Troughing Auto-lerrokatzea Idler

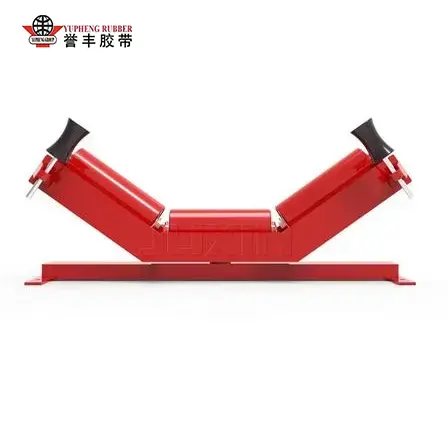

YUFENG Troughing Self-Aligning Idler bereziki optimizatutako hiru arrabolen aska eramaile-multzoa da, uhal garraiatzaileen kargak garraiatzeko harirako esklusiboki garatua, oinarrizko material euskarria eta uhalen zentratze automatikoko funtzioak muntaketa batean integratzeko diseinatua. Desbideratze-zuzenketarik gabe karga-eramatea soilik eskaintzen duten aska arrunt finkoen aldean, produktu honen berrikuntza nagusia goiko arrabolaren euskarriaren eta oinarri-markoaren arteko pibote zentral flotatzailean datza, bi alboetan instalatutako desbideratzearen aurkako gida arrabol bertikalekin batera.

Uhal garraiatzailea funtzionamenduan zehar ezkerrera edo eskuinera noraezean, gerriko ertzak gida-arrabol bertikalarekin kontaktuan jartzen du eta alboko bultzada sortzen du, goiko aska osoa 5°-8° erdiko ardatzaren inguruan biratzeko. Inklinatutako hegaleko arrabolek, ondoren, alderantzizko trakzio horizontala sortzen dute uhal ibiltaria ekipamenduaren erdigunera itzultzeko, denbora errealeko etengabeko jarraipena lortuz kanpoko energiarik edo giza esku-hartzerik gabe.

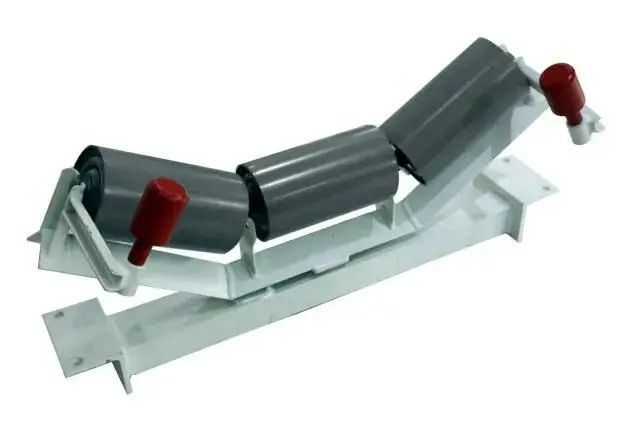

Hiru arrabolen aska-egiturak V formako materiala garraiatzeko gainazal egonkorra osatzen du, ontziratu gabeko materiala kargatzeko ahalmena areagotuz eta alboko isurketak murrizten ditu karga-bolumen gorabeheratsuetan ere.

Geltoki hau ohiko zinta garraiatzaile guztiekin bat dator ST serieko altzairuzko kablezko uhalak eta geruza anitzeko ehunezko uhalak barne, distantzia laburreko transferentzia-lerroei eta 2 kilometro baino gehiagoko luzera duten lurreko distantzia luzeko garraio-sistemetan aplikagarriak.

Oinarri finko tradizionalen akatsei aurre egiten die, hala nola, maiz eskuzko lerrokatzea, uhalaren ertzaren higadura larria eta uhalaren desbideratzeak eragindako larrialdi-itenaldiak maiz.

Materialen aukeraketa eta ekoizpen artisautza

1. Markoa eta Oinarrizko Materiala

Euskarri osoak, goiko arrabolaren euskarria eta oinarri finkoak hartzen ditu Q235B beroan ijetzitako karbono altzairua 4mm-tik 8mm bitarteko plaka-lodiera duena. Soldadurak gas blindatutako arku mistoko soldadura erabiltzen du barneko soldadura poroak eta deformazioak kentzeko; gainazaleko tratamenduen artean, herdoilaren aurkako pintura elektrostatikoa, beroan galbanizazioa edo estaldura epoxikoa kostaldeko hezetasun handiko eta korrosiboetako landare kimikoen guneetarako.

Erdiko pibote ardatzak 45 # hotzean marraztutako altzairu borobil distiratsua hartzen du itzaltzeko eta tenplatzeko tratamenduarekin, tortsio-erresistentzia handia eta biraketa higadura baxua dituena, marko malgua pibotatzeko milaka orduko etengabeko funtzionamenduaren ondoren.

2. Roller Muntaketa Artisautza

Roller maskorrak doitasun handiko ERW altzairurik gabeko altzairuzko hodiak dira, 3,0-6,0 mm-ko horma-lodiera dutenak, HDPE korrosioaren aurkako maskorrak aukerakoak dira mineral kimikoak garraiatzeko. Barne euskarrien ardatzak zehaztasunez ≤0,7 mm-ko zentrokidetasunera bihurtzen dira martxan bibrazioa gutxitzeko.

C3 sakea duten bola sakoneko errodamenduak arrabolaren bi muturretan instalatzen dira, hiru etapatako labirintoko nylonezko zigiluak eta koipea biltegiratzeko barrunbeekin bat egiten dute. Litioan oinarritutako herdoilaren aurkako koipe lubrifikatzailea muntatzean aurretiaz betetzen da, hautsa, minda eta euri-uraren infiltrazioa blokeatzen duena, errodamenduak trabatzea eta herdoilaren hutsegitea ekiditeko. Hegal-arrabolak gomazko estalkiekin pertsonaliza daitezke marruskadura handiko material hezea manipulatzeko eszenatokietarako.

3. Makina osoa ikuskatzeko prozesua

Amaitutako YUFENG Troughing Self-Aligning Idler bakoitzak fabrikako proba osoa egiten du bidali aurretik, arrabolen biraketaren erresistentzia proba estaltzen du, pibota biraketa malgutasun proba, errodamenduen ur murgiltze zigilatzeko proba, markoaren karga deformazio proba eta herdoilaren aurkako estaldura atxikitzeko proba. Kalifikaziorik gabeko produktuak produkzio-nodo bakoitzean ezabatzen dira loteen errendimendu koherentea mantentzeko atzerriko proiektuen kontrataziorako.

Lan-printzipioa eta Errendimendu Testen Konparazio Datuak

1. Zentratze automatikoa lan-logika

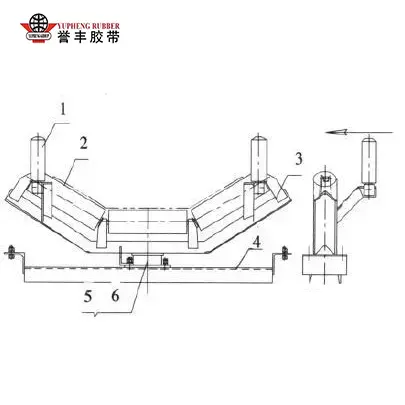

Jarraipen-mekanismoak marruskadurazko transmisio mekaniko hutsean funtzionatzen du, pieza osagarri elektroniko edo hidraulikorik gabe. Karga orekatu arruntean, marko galga posizio neutroan mantentzen da, eta hiru aska-arrabolek uniformeki eusten diete uhal garraiatzaileari eta ontziratu gabeko materialari. Materialaren elikadura irregularrak, haize gurutzatuak edo uhalaren tentsioaren inkoherentziak alboko noraeza eragiten duenean, gerriko ertzak alboko gida-errobol bertikala sakatzen du, indar horizontala goiko euskarriaren multzoari transferituz.

Euskarriak erdiko pibotaren inguruan biratzen du, desbideratze-alboko hegal-errotula aurrera okertuz, gerrikoaren noranzkoaren aurkako marruskadura zentripetoa sortzeko. Gerrikoa erdigunera itzuli ondoren, marruskadura orekatuak idler-a bere egoera neutrora berrezartzen du, ekipamenduaren funtzionamendu osoan zehar begizta itxiko denbora errealeko zuzenketa-ziklo bat osatuz. Gidatze bertikaleko arrabolek muga-geltoki gisa ere balio dute, muturreko desbideratze baldintzetan uhal osoa desbideratzea saihesteko.

2. Eremuaren kontrastearen probako datuak vs. aska finko arrunta

Sei hilabeteko etengabeko jarraipena egin zen 1200 mm-ko zabalera duen ikatz meategiko garraiatzaile-linean, errendimendu-hutsuneak kuantifikatzeko:

Proben emaitzek baieztatzen dute YUFENG Troughing Self-Aligning Idler garraiatzaile-lerroan zehar 30 metroko tarteetan instalatzeak izugarri murrizten dituela ontziratu gabeko enpresen eragiketa-galerak eta lan-sarrerak.

Industria Benetako Aplikazio Kasuak

Idler serie honek laguntza-erregistro egonkorrak ditu atzerriko hainbat proiektu industrial astunetan, meatzaritza, portu, zementu eta metalurgia sektoreetan ziklo luzeko eragiketa-datu egiaztagarriekin.

1. kasua: Asiako hego-ekialdeko hobi irekiko ikatz meategiaren garraio-lerroa

Ikatz gordina garraiatzen duen 1,8 km-ko distantzia ertain-luzeko garraio sistema finko batek gure YUFENG Troughing Self-Aligning Idler hartu zuen alboko jarraipena egiteko posizio guztietarako, tokiko hezetasun handiarekin, hauts handiarekin eta haize-baldintza aldakorrekin funtzionatzen duena.

Hiru urtez etengabeko 24 orduko funtzionamenduaren ondoren, marko geldoek ez dute herdoil-deformaziorik erakusten, arrabolak leunki biratzen dira errodamenduak trabarik gabe, eta altzairuzko kablearen garraiagailu nagusiak zentralizazio egonkorra mantentzen du ertz-hausturarik edo eremu handiko material isuririk gabe. Bezeroak hasiera batean eguneroko uhalak zuzentzeko lanetara esleitutako lanaldi osoko mantentze-laneko bi langile bertan behera utzi zituen, lan-gastuaren aurrezpen nabaria lortuz.

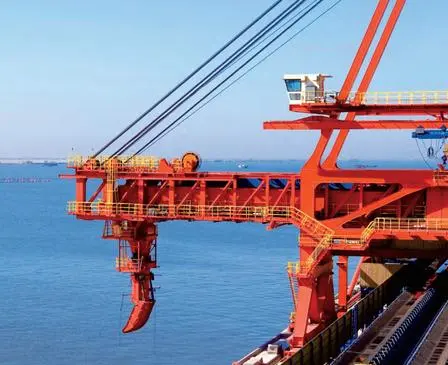

2. kasua: Europako kostaldeko portuko ontziratu gabeko minerala manipulatzeko terminala

Portuko 1400 mm-ko zabalerako minerala deskargatzeko garraiatzaileak haize zeharkako interferentzia handiei aurre egiten die urte osoan, eta horrek aldez aurretik uhal finko estandarrekin maiz ibiltzea eragiten zuen. Norbere lerrokaduradun aska-luzearen muntaia berritu ondoren, haizeak eragindako desbideratzea guztiz ezabatzen da. Egitura galbanizatua eta etapa anitzeko zigilu-arrabolak kostaldeko gatz-lainoaren korrosiora egokitzen dira, osagaiak ordezkatzeko zikloak 6 hilabetetik 24 hilabetera luzatuz.

Aplikazio nagusien agertoki gehigarriak barne zementuzko klinkerra garraiatzeko lineak, burdin mineralaren metalurgiako garraiatzaileak eta agregatua harrobia birrintzeko elikadura sistemak barne hartzen ditu, bezeroen iritzi koherentea aska egonkorren errendimenduari eta porrot-tasa oso baxuei buruz. Lekuko eragiketa-argazkiak eta proiektuaren erreferentzia-dokumentu osoak eska daitezke erosleak ebaluatzeko.

Produktuaren zehaztapen teknikoen parametro osoa

Oinarrizko abantailak eta zergatik aukeratu YUFENG Troughing Self-Ligning Idler

Gerriko Mekanikoen Jarraipen Automatikoa

Pibot flotagarriko markoak gerrikoaren mugimenduari erantzuten dio automatikoki, funtzionamendu zentratua mantentzen laguntzen du maiz eskuz lerrokatu gabe eta ohiko mantentze lanak murrizten ditu.

Zigilatzea eta ingurumena babestea hobetua

Geruza anitzeko labirinto zigiluak hautsa, minda eta euri-ura errodamendu-multzoan sartzea saihesten laguntzen dute, eta, ondorioz, galga egokia meatzaritza, portu eta zementu garraiatzeko ingurune zorrotzetarako.

Aska egonkorra eta desbideratze babesa

Hiru arrabolen aska-egiturak laguntza egonkorra eskaintzen die ontziratu gabeko materialei, eta gida bertikaleko arrabolek uhalaren gehiegizko mugimendua mugatzen laguntzen dute eta gerriko desbideratze-arriskua murrizten dute eta ertzetan hondatzeko arriskua murrizten dute.

Zehaztapen malguak pertsonalizatzea

YUFENG-ek aska-angelu pertsonalizatuak, arrabolen diametroak eta marko-tratamenduak onartzen ditu, garraiatzaileen zabalera, karga-baldintza eta uhal-eraikuntza desberdinetara egokitzeko, altzairuzko kablea eta ehun garraiatzaileak barne.

Fabrikazio estandarizatua eta ikuskapen osoa

Auto-lerrokatzen den Idler-en muntaia bakoitza bidalketa baino lehen produkzio eta errendimenduaren ikuskapen sistematikoa egiten du. Fabrikaren kalitate koherenteak ordezkapen maiztasuna murrizten laguntzen du eta atzerriko garraio proiektuetarako fidagarritasuna hobetzen du.

Eragiketa kostu osoa txikiagoa

Gerriko ertzaren higadura, eskuzko lerrokatze-lana, ustekabeko geldialdi-denbora eta mantentze-eskakizunak murriztuz, YUFENG Self-Aligning Idler-ek ontziratu gabeko materiala garraiatzeko sistemen epe luzerako funtzionamendu kostua murrizten laguntzen du.

Fabrikaren Zuzeneko Laguntza Teknikoa

YUFENG-ek arrabolen prozesatzeko eta probatzeko instalazio osoak funtzionatzen ditu eta parametroen kontsulta, marrazkien pertsonalizazioa, fabrikaren zuzeneko hornidura eta instalazioaren osteko orientazio teknikoa eskaintzen ditu ontziratu gabeko materiala manipulatzeko proiektuetarako.

Maiz egiten diren galderak

1.G.: Zein da YUFENG Troughing Self-Aligning Idler-ren instalazio-tarte-eskakizuna garraiatzaile-lerroetan?

A1: For general medium-load mining and cement conveyors, install one set every 30 meters along the carrying strand. Distantzia luzeko lurreko garraiatzaileetarako edo haize zeharkako interferentzia handia duten portuko ekipamenduetarako, laburtu tartea 15-20 metrora eta, gainera, antolatu multzo bat buruko eta buztaneko txirrikatik 15 metrora, uhalaren desbideratzeak zuzentzeko trantsizio lauko ataletan.

2.G.: Idler hau lehendik dauden garraiatzaile-sistemetara egokitu al daiteke marko aldaketa handirik gabe?

A2: Bai. Oinarrizko muntaketa-zuloen neurri estandarrak TD75 eta DTII garraiatzaile-markoaren estandar unibertsalak jarraitzen ditu, eta zuzenean ordezkatuz jatorrizko aska finkoko idler-multzoak, garraiatzaile-harri nagusia moztu edo zulatu gabe. Ekipamendu zahar ez-estandarrarentzat, oinarrizko euskarrien marrazki pertsonalizatuak eskaintzen ditugu lehendik dauden instalazio-tamainekin bat datozenak, egokitze-eraldaketak onartzen dituena.

3.G.: Zer ohiko mantentze-eragiketa behar dira YUFENG Troughing Self-Aligning Idler-erako?

A3: Eguneroko ikuskapenak arrabolen traba, gida arrabolen gainazaleko higadura eta markoaren estaldura zuritzeko bisual egiaztapenak besterik ez ditu behar. Erdiko ardatzaren inguruan hautsa eta material pilaketa hiru hilean behin garbitu biraketa malgua bermatzeko. Aurrez betetako errodamenduen koipe lubrifikatzaileak 12-18 hilabete irauten du lan baldintza arruntetan; koipetze osagarria tenperatura altuko etengabeko funtzionamendu guneetarako soilik behar da.

Higatutako arrabolak banan-banan desmuntatu eta ordezkatu daitezke marko galga osoa kendu gabe, mantentze lanak asko erraztuz.

4.G.: Zein bertsio pertsonalizatu berezi ekoiz daitezke muturreko lan baldintzetarako?

A4: pertsonalizatutako bertsio ugari onartzen ditugu: HDPE korrosioaren aurkako arrabolen maskorrak mineral kimikoak eta gatz materialak garraiatzeko; kautxu lodiak hego-arrabolak heze itsaskorra maneiatzeko; beroan galvanizatutako marko osoak kostaldeko gatz-lainoko inguruneetarako; Tenperatura altuko erresistenteak 70 ℃ baino gehiago lan egiten duten zementuzko clinker-lerroetarako; eta 1800-2000 mm-ko zabalera ultra-zabaleko tona handiko garraiatzaileentzako armairu sendoak.

Jarri gurekin harremanetan

Zure meatzaritza, portua, zementua edo metalurgia industria-proiektuak YUFENG Troughing Troughing Self-Aligning Idler egonkorra eta mantentze-lanak behar badituzu, uhal garraiatzaileen desbideratze-arazo iraunkorrak konpontzeko, bidali berehala zure zinta garraiatzailearen zabalera, arrabolaren diametroa eta tokiko lan-baldintza parametroak gure salmenta-taldera.

Doako produktu estandar laginak, marrazki tekniko zehatzak eta fabrikako ontziratu gabeko kontrataziorako azken aurrekontua eskain ditzakegu 24 lanegunetan, jarraipen mekaniko fidagarriak diren osagaiak emanez zure epe luzerako garraiatzaileen funtzionamendu kostuak murrizteko.
