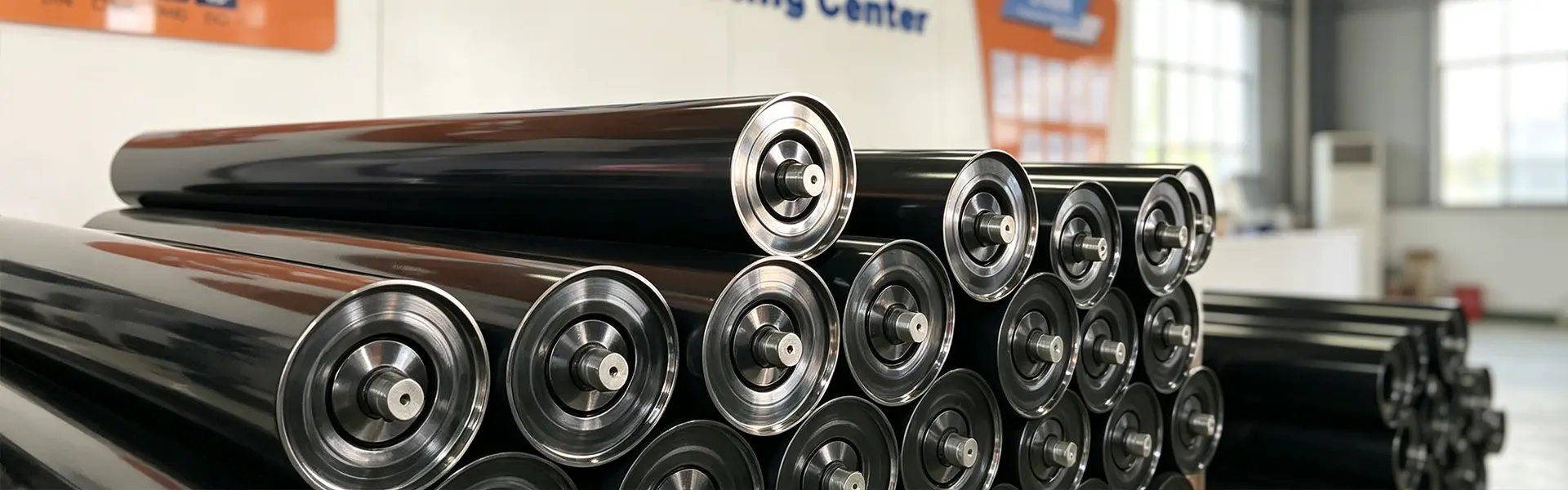

Errendimendu handiko arrabol eroalea uhal garraiatzaileen sistemetarako

YUFENG Roller Tenkor eramatea, arrabol garraiatzaile edo garraiatzaile garraiatzaile gisa ere ezagutzen dena, uhal garraiatzaile baten materiala garraiatzeko goiko atalean instalatutako euskarri nagusia da. Kargatutako uhal garraiatzaileari eusten dio, diseinatutako aska-profila mantentzen du, uhalaren sag murrizten du eta ontziratu gabeko materialak zentralizatuta mantentzen laguntzen du etengabeko garraioan.

Garraio-erroilua altzairuzko edo HDPE arrabolen oskol batetik, ardatz solidotik, doitasun sakoneko errodamendutik eta geruza anitzeko zigilatzeko sistematik muntatzen da. YUFENG-ek karbono-altzairua, galbanizatua, HDPE, PU lagging, autolerrokadura eta espiral garraiatzen ditu meatzaritza, zementua, portuak, energia termikoa, kimikoa eta ontziratu gabeko beste aplikazioetarako.

Eskuragarri dauden arrabolen diametroen artean 76, 89, 108, 114, 133, 168, 194 eta 219 mm daude, arrabolen luzera, horma-lodiera, errodamenduen konfigurazioa eta gainazalaren tratamendua garraiatzaileen planoen eta lan-baldintzen arabera pertsonaliza daitezkeenak.

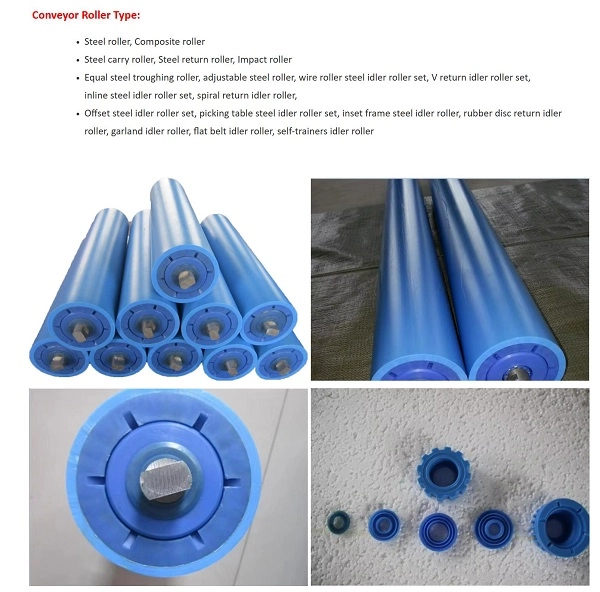

Maskorraren materialaren araberako motak

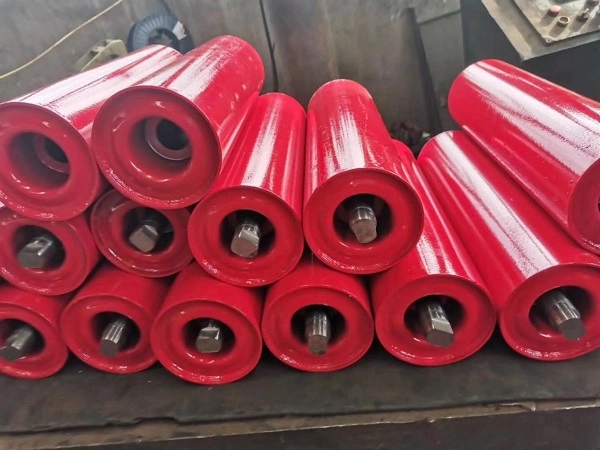

Karbono-altzairua garraiatzen duen galga

Karbono-altzairuak garraiatzeko euskarriek karga-ahalmen handia, egitura-indarra eta talka-erresistentzia eskaintzen dituzte ohiko garraio-sistemetarako. Meatzaritza, zementu plantak, zentral termikoetarako, agregakinetarako eta ontziratu gabeko beste material garraiatzeko aplikazioetarako egokiak dira.

HDPE garraiatzailea

HDPE garraiatzen duten euskarriek dentsitate handiko polietilenozko zorro bat erabiltzen dute, ohiko altzairuzko arrabolen antzera herdoiltzen ez dena. Hezetasun, gatz-ihin eta hautatutako medio azido edo alkaliekiko erresistentzia ematen dute, kostaldeko portuetarako, landare kimikoetarako eta meatze-ingurune hezeetarako egokiak eginez.

PU Lagging Eramatea Idler

PU-ko estalkiak eroaten dituztenek poliuretanozko kanpoko geruza elastiko bat erabiltzen dute materialaren inpaktuaren zati bat xurgatzeko tanta handiko karga-eremuetan. Bereziki egokiak dira birringailuak elikatzeko ataletarako, non material handiek edo zorrotzek uhal garraiatzailean eragin kontzentratua sor dezaketen.

Arrabol Mota	Oinarrizko Ezaugarria	Aplikatu beharreko lan-baldintza
Karbono-altzairua garraiatzen duen galga	Karga-gaitasun handia, inpaktu erresistentzia handia eta kostu egonkorra	Meatzaritza, zementu plantak, energia termikoa eta ontziratu gabeko garraio astuna
HDPE garraiatzailea	Herdoilik gabekoa, azido eta alkali erresistentea, martxan zarata txikia	Kostaldeko portuak, landare kimikoak eta gatz-laino hezeko inguruneak
PU Lagging Eramatea Idler	Kanpoko geruza elastikoa kolpeak xurgatzeko eta gerrikoa babesteko	Crusher elikadura eta inpaktu handiko blanking atalak

Garraio-atal ezberdinetarako konfigurazioak

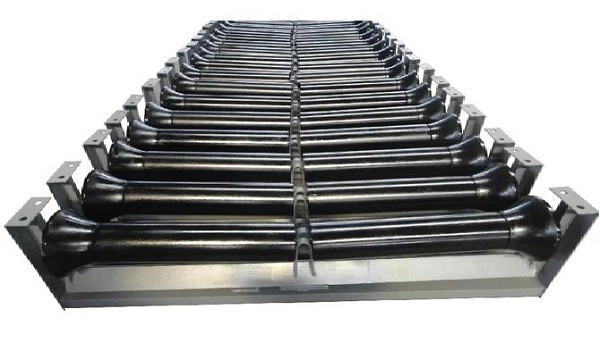

Arrabol tentsioa eramateko aska

Hiru arrabolen aska antolamendua uhal garraiatzaile baten goiko karga-atalerako garraiatzeko euskarri-konfiguraziorik erabiliena da. Eskuragarri dauden aska-angeluak 30°, 35° eta 45°-ak dira, uhalak garraiatzeko aska sakonago bat osatzeko eta materiala eusteko ahalmen eraginkorra areagotuz.

PU Lagging Inpaktua garraiatzeko rodilu eroalea

PU buffer-eraztunak arrabolaren gorputzaren inguruan bilduta daude, material handiak garraiatzailera erortzen direnean sortzen den inpaktua murrizteko. Arrabola normalean birringailuaren elikaduraren eta erorketa handiko beste karga puntu batzuen inguruan instalatzen da, uhal garraiatzaileari kalteak murrizteko.

Norbere lerrokadura eramangarria den arrabol ibiltaria

Norbere lerrokadura eramateko euskarria gida bertikaleko arrabolez hornituta dago, funtzionamenduan zehar uhalaren desbideratzea zuzentzen laguntzen dutenak. Distantzia luzeko garraiatzaile-lerroetan erabiltzen da, non uhalaren jarraipena garrantzitsua den ertzaren higadura, material-ihesak eta garraio ezegonkorra murrizteko.

Herdoilaren Aurkako Galbanizatuta Eramaiteko Arrabolaren Tenplua

Arrabolaren maskorrak beroan galbanizatutako gainazaleko tratamendua jasotzen du, hezetasunarekiko eta atmosferako korrosioarekiko erresistentzia hobetzeko. Konfigurazio hau egokia da kanpoko ustiategietarako, aire zabaleko materialak biltegiratzeko eta hezetasun-baldintzetan dauden garraio-sistemetarako.

HDPE Korrosioaren Aurkako Eramaiteko Arrabolaren Tenplua

HDPE oskolak metalezko ez den gainazal bat eskaintzen du, ohiko altzairuzko herdoila saihesten duena eta aukeratutako ingurune korrosiboetarako erresistentzia eskaintzen duena. Egokia da kostaldeko moila, landare kimiko eta gatz-ihintzak edo esposizio kimikoak altzairuzko arrabol arrunten bizitza laburtu dezaketen beste leku batzuetarako.

Itsatsiaren Aurkako Espirala Eramateko Arrabolaren Tenplua

Gainazal espiralak egitura ganbil helikoidala erabiltzen du uhal garraiatzaileari atxikitako buztin itsaskorra, harea hezea eta beste material batzuk kentzen laguntzeko. Diseinu honek arrabolaren inguruan material metaketa murrizten laguntzen du eta arrabolak blokeatzeko arriskua murrizten du garraiatzeko baldintzetan.

Zehaztapenak

Arrabolaren Diametroa

YUFENG-ek 76, 89, 108, 114, 133, 168, 194 eta 219 mm-ko kanpoko diametro estandarrak eskaintzen ditu. Diametro egokia hautatu behar da uhalaren zabaleraren, uhalaren abiaduraren, kargaren eta garraiatzailearen egituraren arabera.

Uhal garraiatzaileen zabalera parekatua

Eramateko galtza-barrutia 500-2400 mm inguruko uhal garraiatzaileen zabalerarekin pareka daiteke. Arrabolaren luzera eta ardatzaren neurriak garraiatzailearen markoaren eta euskarriaren arabera pertsonaliza daitezke.

Garraio-markoen bateragarritasuna

YUFENG Carrying Idler Roller produktuak DTII, TD75 eta CEMA motako garraiatzaile-markoen antolamendu arruntekin bateragarri izateko diseinatuta daude. Dimentsio zehatzak bezeroaren lehendik dagoen markoaren marrazkiaren arabera baieztatu behar dira ontziratu gabeko ekoizpenaren aurretik.

Gerriko bateragarritasuna

Arrabolak ehun garraiatzaile-uhalarekin, altzairuzko kable-garraiatzaile-uhalarekin, alboko horma-garraiatzaile-uhalarekin eta hodi-garraiatzaile-uhalarekin konbina daitezke, egitura-baldintzen eta uhalaren zabaleraren arabera.

Materiala eta gainazala tratatzeko aukerak

Roller Shell Materiala

Eskuragarri dauden material materialak Q235 karbono altzairua, HDPE eta 304 altzairu herdoilgaitza dira. Karbono altzairua erabilera astuneko aplikazio orokorretarako da, HDPEa korrosioarekiko sentikorrak diren inguruneetarako eta altzairu herdoilgaitza korrosioarekiko erresistentzia handiagoa behar duten aplikazioetarako.

Gainazalaren tratamendua

Gainazaleko aukeren artean, hauts estaldura elektrostatikoa, beroan galbanizazioa eta PU osoko estaldura daude. Tratamendu egokia hautatu behar da hezetasunaren, korrosioaren, inpaktuaren eta materialaren ezaugarrien arabera.

Errodamenduen konfigurazioa

YUFENG-ek etxeko doitasun handiko errodamenduak edo inportatutako SKF eta FAG C3-ko errodamenduak horni ditzake operazio-baldintzen eta proiektuaren zehaztapenen arabera.

Zigilatzeko Egitura

Konpositezko zigilatzeko egitura bikoitzak edo hirukoitzak konfigura daitezke kanal anitzeko nylonezko labirintoko zigiluak eta kautxuzko kontaktuzko zigiluak erabiliz, hautsa eta ura errodamenduaren barrunbean sartzea mugatzeko.

Lan Baldintza Bereziak

Konfigurazio bereziak, hala nola lurpeko meatzaritzarako sugarra eta antiestatikoko arrabolak edo tenperatura baxuan erresistenteak diren iparraldeko meategietarako arrabolak eztabaidatu daitezke aplikazioaren arabera.

Euskarri osagarriak

Bat datozen euskarriak eta garraiagailuaren euskarri-markak arrabolen neurrien eta garraiatzailearen egituraren diseinuaren arabera horni daitezke.

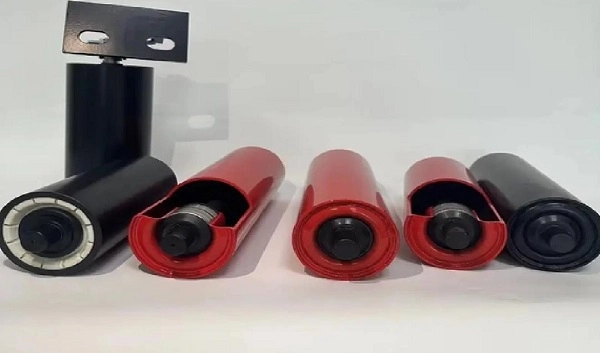

Egitura eta Lehengaiak

Roller Shell

Altzairuzko arrabol estandarrak Q235 maiztasun handiko ERW altzairuzko hodiak erabiltzen ditu, HDPE bertsioek HDPE material birjina erabiltzen duten bitartean. Maskorraren neurriak eta hormaren lodiera behar den kargaren eta arrabolaren luzeraren arabera doi daitezke.

Arrabolaren ardatza

Arrabolaren ardatzak 45# hotzean marraztutako altzairu borobil solidoa erabiltzen du, okertze erresistentzia ematen du etengabeko karga erradial eta axialaren pean. Ardatzaren diametroa eta amaierako konfigurazioa euskarri euskarriarekin bat etor daitezke.

Errodamendua

C3-sakoneko zirrikitu sakoneko boladun errodamenduak birakari biltzeko erabiltzen dira. Errodamenduen hautaketak funtzionamendu-erresistentziari, tenperatura-igoerari, zerbitzu-bizitzari eta etengabeko garraiatzailearen funtzionamendurako egokitasunari eragiten die.

Zigilatzeko osagaiak

Zigilatzeko sistemak gogortasun handiko nylonezko labirintoko osagaiak erabiltzen ditu eguraldiari erresistenteak diren goma nitrilezko zigilatzeko eraztunekin batera. Etapa anitzeko egiturak hautsak eta urak errodamenduaren barrunbearen kutsadura murrizten laguntzen du.

Sarrerako materialaren ikuskapena

Altzairuzko hodiak, ardatzak eta errodamenduak muntatu aurretik dimentsio eta errendimendu eskakizun garrantzitsuak lagintzen eta ikuskatzen dira. Fabrikako ikuskapen-irizpideak betetzen ez dituzten materialak ez dira produkziorako kaleratzen.

Errendimendua

Garraiolariek etengabe funtzionatzen dute garraiatzailea martxan dagoen bitartean, beraz, errotazioaren erresistentzia, kontzentrikotasuna, errodamenduen babesa eta karga estatikoko ahalmenaren adierazle garrantzitsuak dira arrabolen aukeraketarako. YUFENG-ek mekanizazio- eta muntaketa-zehaztasuna kontrolatzen du korrika-errendimendu egonkorra mantentzeko.

Errendimendu-elementua	Baldintza estandarra	Proba Araua
Errotazioaren Erresistentzia Koefizientea	≤0,008	ISO 15365
Hautsa eta ura babesteko maila	IP65	IP Test estandarra
Kargaren Zerbitzu-bizitza nominala	≥30.000 lan ordu	Fabrikako zahartze bizkortuaren proba
Roller Shell Conzentrity	≤0,5 mm	Markatze adierazlearen proba
Zahartzearen aurkako iraupena	≥500 h tenperatura altuko zahartze-proba	Barneko laborategiko proba
Errodamendu estatiko axiala	1,5 aldiz karga nominala deformaziorik gabe	Presio estatikoko proba

Benetako zerbitzu-bizitza eta kargaren errendimendua arrabolaren diametroaren, oskolaren lodieraren, errodamenduen konfigurazioaren, gerrikoaren abiadura, materialaren kargaren, funtzionamendu-ingurunearen eta mantentze-baldintzen araberakoak dira.

Kalitate Arauak

Garraioen Industria Arauak

YUFENG arrabolak CEMA, GB/T 10595 eta ISO 15365 garraiatzaileen ekipamendurako eta arrabolen errendimendurako erreferentziekin egiten dira.

Segurtasun- eta esportazio-baldintzak

Lurpeko meategiko arrabolen konfigurazio aplikagarriak ikatz meategiko segurtasun-baldintzen arabera horni daitezke. Esportazio-eskaerak CE eta SGS ikuskapen-dokumentazio aplikagarriarekin onar daitezke hautatutako produktuaren eta helmugako merkatuaren arabera.

Kalitate Dokumentazioa

Eskuragarri dagoen dokumentazioa ISO9001 kalitatea kudeatzeko ziurtagiria, CE esportazio dokumentazioa, SGS lehengaien ikuskapen txostenak, ikatz meategiko segurtasun-probaren dokumentazioa eta fabrikako biraketa-erresistentzia eta zerbitzu-bizitza proba-txostenak izan ditzake.

Instalazioa eta garraiatzea Idler ordezkatzea

Garraio-markoaren instalazio berria

Garraioaren euskarri euskarria lehenik eta behin garraiatzailearen markoan finkatzen da diseinatutako tartearen arabera. Arrabolaren ardatzaren bi muturrak euskarriaren muntaketa-zuloekin lerrokatuta daude eta zehaztutako pin edo torlojuekin bermatzen dira, eta ondoren eskuzko biraketa egiaztatzen da funtzionamendu leuna berresteko.

Higatuta garraiatzeko galtzadaren ordezkoa

Garraiorea gelditu eta elikadura-iturritik isolatu behar da mantentze-lanaren aurretik. Ardatz-blokeatzeko osagaiak kendu ondoren, hondatutako euskarri garraiatzailea kendu eta arrabol berri batekin ordezkatu daiteke. Errotazioa eta uhalaren lerrokatzea egiaztatu behar dira garraiatzailea berriro martxan jarri aurretik.

Norberaren lerrokadura-erregimenaren posizioa

Distantzia luzeko garraiatze-lineetan, autolerrokaduradun garraiatzaileak tarte egokietan instala daitezke, gutxi gorabehera 80-100 m-ra iradokitzen duten konfigurazioaren eta funtzionamendu-baldintzen arabera.

Eraginaren Idler Antolamendua

Birringailuaren elikadura-puntuetarako, gutxi gorabehera PU lagging-inpaktuaren hiru edo bost talde jar daitezke hutsune-puntutik 5 m-ra gutxi gorabehera, materialaren eragina banatzeko eta uhal garraiatzailea babesteko.

Conveyor System produktuak parekatzea

Uhal garraiatzaileen seriea

YUFENGek ehun garraiatzailea, altzairuzko kablea garraiatzailea, alboko horma garraiatzailea, hodi garraiatzailea, eredudun uhal garraiatzailea eta goiko zinta garraiatzailea ontziratu gabeko aplikazio desberdinetarako horni ditzake.

Roller Osagarriak

Euskarri produktuen artean, aska, inpaktua, norbere lerrokadura eta itzulerako euskarriak, euskarriak eta arrabolen muntatzeko beste osagai batzuk daude.

Gomazko osagarriak

Higadura-erresistenteak diren gomazko xaflak, garraiatzaileen goma, bulkanizaziorako konponketa itsasgarriak eta adabaki kitak eskuragarri daude garraiatzaileak instalatzeko eta mantentzeko.

HDPE Pipeline Seriea

HDPE ur hodiak eta HDPE draga hodiak meatzaritza eta industria proiektuetan fluido osagarriak garraiatzeko horni daitezke.

Prozesamendu pertsonalizatua

Arrabolaren diametroa, shell hormaren lodiera, ardatzaren dimentsioak, zigilatzeko egitura eta beste parametro batzuk bezeroen marrazkien eta funtzionamendu baldintza zehatzen arabera doitu daitezke.

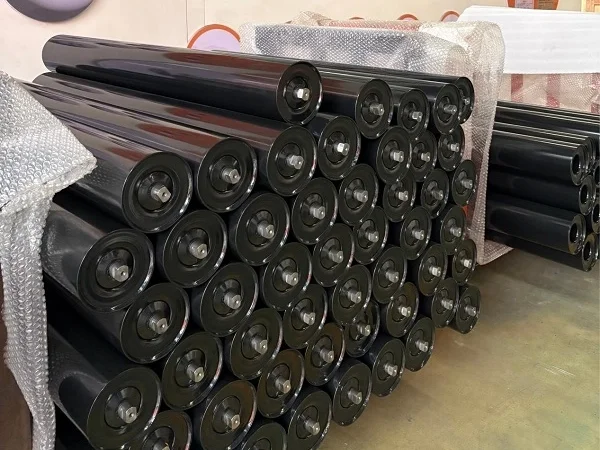

Biltegiratzea eta biltegiratzea

Diametro txikiko arrabolak

76, 89 eta 108 mm-ko garraiatzaileak altzairuzko alanbrearekin bildu daitezke, ardatz bi muturretan plastikozko tapoiekin babestuta eta egurrezko kaxa trinkoetan bildu nazioartean garraiatzeko.

Diametro Handiko Arrabolak

168, 194 eta 219 mm-ko karga astunak egurrezko paletetan jar daitezke, plastikozko film babesarekin bilduta eta edukiontzi garraiatzeko bermatuta.

HDPE-ko galtzarrak eroaten

HDPE arrabolak kuxin materialekin bereiz daitezke gainazaleko talka, marradura eta deformazioa murrizteko karga eta deskargan zehar.

Biltegiratzeko baldintzak

Arrabolak horizontalean biltegiratu behar dira 1,2 m baino gehiagoko pilatzeko altuera gomendatua duten paletetan. Kanpoko biltegiratzeak estaldura iragazgaitza erabili behar du, eta euri-urarekiko esposizio luzea saihestu behar da.

Nola hautatu garraiatzeko erroboi zuzena

Zintaren zabalera

Eman uhal garraiatzailearen zabalera eta lehendik dagoen markoaren dimentsioak, arrabolaren luzera, ardatzaren dimentsioak eta euskarrien konfigurazioa berretsi ahal izateko.

Arrabolaren Diametroa eta Mota

Aukeratu kanpoko diametroa eta egitura uhalaren abiaduraren, materialaren kargaren, garraiatzeko sekzioaren eta inpaktuaren baldintzen arabera. Aska, inpaktua eta norbere lerrokadura garraiatzeko galtzadak funtzio desberdinak dituzte garraiatzaile-sistemaren barruan.

Lan-ingurunea

Eman hezetasunari, gatz-spray, esposizio kimikoari, kanpoko erabilerari, tenperaturari eta materialaren ezaugarriei buruzko informazioa. Honek zehazten du karbono altzairua, altzairu galbanizatua, HDPE, altzairu herdoilgaitza edo PU lagging egokiagoa den.

Materialaren Pikorren Tamaina eta Eragina

Solteko material handiek edo zorrotzek PU lagging inpaktua behar dute karga-puntuen inguruan galgaak eramatea, eta ohiko materialaren garraioak karbono-altzairuzko aska estandarrak erabil ditzake.

Eskatu garraiatzeko errobolaren aurrekontua

Beharrezko parametro teknikoak

Fabrikako aurrekontu zehatza lortzeko, eman bat datorren uhal garraiatzailearen zabalera, arrabolaren kanpoko diametroa, garraiatzeko euskarri mota, lan-ingurunea, materialaren ezaugarriak, eskaeraren guztizko kantitatea eta helmugako portua.

YUFENG-eko ingeniari teknikoek arrabolaren diametroa, shell materiala, errodamendua, zigilatzeko egitura eta euskarri euskarria ebaluatu ditzakete garraiatzaile-sistemaren eskakizunen arabera.
