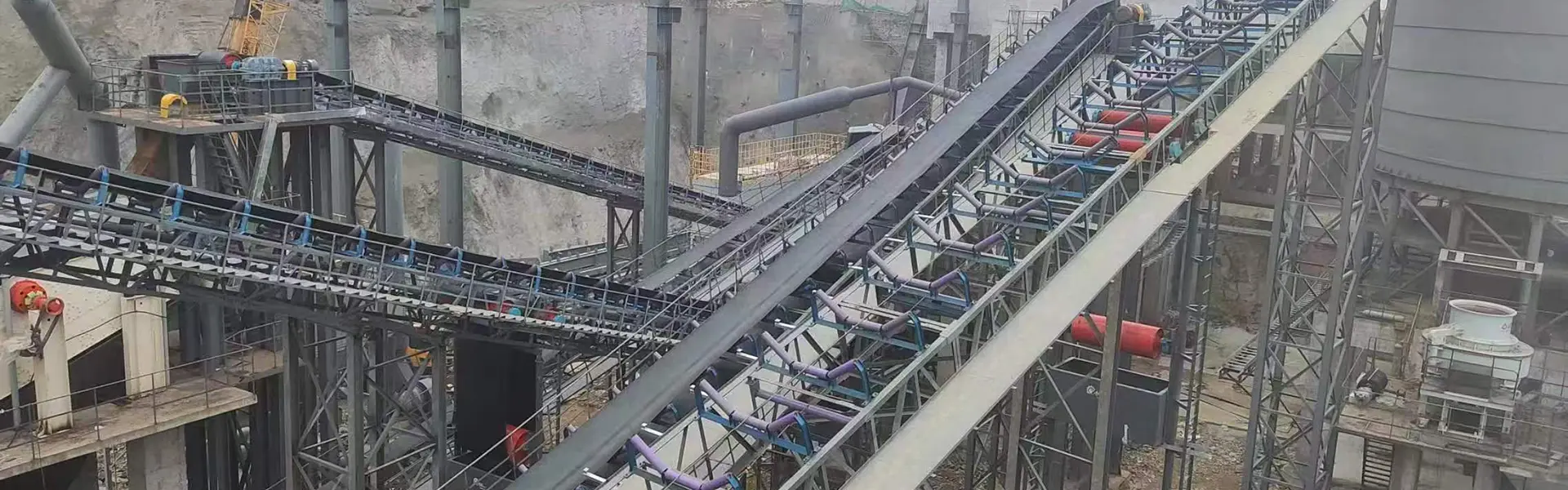

Itzultzeko Roller Idler

Fabrikako zuzeneko itzulera zinta-errotula astuneko garraiatzaile-sistemetarako

YUFENG Itzultzeko Roller Idler, itzulerako arrabolaren edo atzeko garraiatzailearen trantsizio gisa ere ezagutzen dena, uhal garraiatzaile baten beheko itzuleraren atalean instalatzen da uhal garraiatzaile hutsari eusteko, unitate edo buztaneko sekziora itzultzen den bitartean. Bere funtzio nagusiak gerrikoaren forma mantentzea, sagging murriztea, itzulera leuneko mugimendua eustea eta gerrikoaren jarraipena egonkorra mantentzen laguntzea dira.

YUFENG-ek paralelo lauak, V motako zentratuak, autogarbiketa espiralak, HDPE korrosioaren aurkakoak, galbanizatuak eta gomazko diskoak itzultzeko galtzadak hornitzen ditu meatzaritza, zementua, portu, kimiko-zentral, zentral elektrikoa eta ontziratu gabeko beste material garraiatzeko aplikazioetarako. Maskorraren material desberdinak, gainazaleko tratamenduak, zigilatzeko egiturak eta errodamenduen konfigurazio desberdinak hauta daitezke gerriko zabaleraren, materialaren propietateen eta lan-ingurunearen arabera.

Kanpoko diametro estandarrak 76, 89, 108, 114, 133, 168, 194 eta 219 mm-koak dira, arrabolen luzera eta horma-lodiera garraiatzailearen markoen marrazkien arabera eskuragarri. Arrabolak DTII, TD75 eta CEMA garraio-egitura arruntekin bateragarri izateko diseinatuta daude.

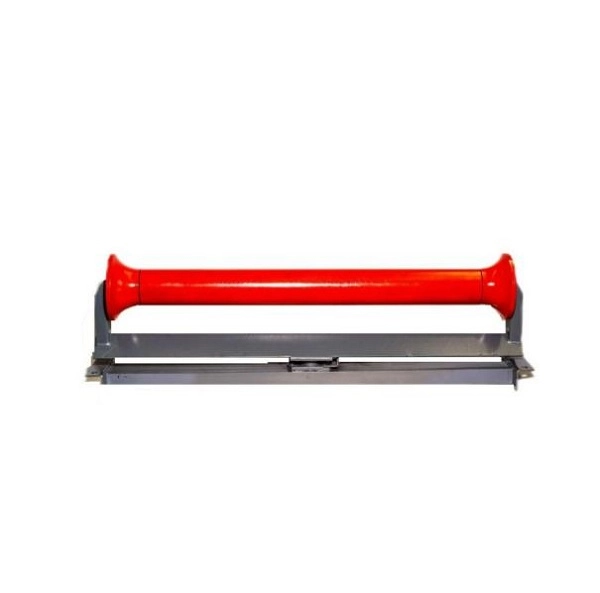

Return Idler Roller

Garraio-baldintza desberdinetarako motak

Itzulera paralelo laua

Itzulera paralelo lauak arrabol zilindriko bakar bat erabiltzen du deskargatutako gerrikoari eusteko. Bere egitura sinplea egokia da material lehorrak eta nahiko itsaskorrak garraiatzen dituzten ohiko garraiatze-lerroetarako, non itzultzeko uhalaren oinarrizko euskarria behar den.

V-Type Zentratzeko Itzulerako Arrabolaren Tenplua

V motako itzuleraren galtzadak V konfigurazioan antolatutako bi arrabol erabiltzen ditu uhal-zentratzeko jarraibide gehigarria emateko. Egokia da distantzia luzeko garraio-lerroetarako, non gerriko desbideratzea gerta daitekeen etengabeko itzulera eragiketan.

Espirala Auto-garbiketa Itzultzeko Arrabolaren Rodilla

Espiral itzuleraren galtzadak gainazaleko profil helikoidala erabiltzen du uhal garraiatzailearen atzealdeko buztina, harea hezea eta beste material itsaskorrak kentzen laguntzeko. Meategi hezeetarako, buztinezko harrobietarako eta garraiatze-sistemetarako egokia da atzera-atxikimendu handiko materialak manipulatzeko.

HDPE plastikozko itzulera-erroilua

HDPE itzulera galtzarrak herdoilarekiko, hezetasunarekiko eta hautatutako euskarri kimikoekiko erresistentzia ez-metalikoa erabiltzen du. Funtzionamendu-zarata txikiagoak eta korrosioarekiko erresistenteak diren eraikuntzak kostaldeko portuetarako, lantegi kimikoetarako eta industria-ingurune hezeetarako egokia da.

Arrabol Mota Oinarrizko Ezaugarria Aplikatu beharreko lan-baldintza
Itzulera paralelo laua Egitura sinplea eta oinarrizko gerriko euskarria Solteko material lehorra eta ohiko itzulera-atalak
V-Mota Itzultzeko Idler Gerrikoa zentratzeko gaitasun hobetua Distantzia luzeko garraiatzeko lineak uhalaren desbiderapenerako joera dutenak
Espirala Autogarbiketa Itzulerako Idler Gerriko gainazaleko material itsaskorra kentzen du Meategi hezeak, buztina eta material itsaskorra garraiatzea
HDPE plastikozko itzulera galga Herdoilik gabekoa, korrosioarekiko erresistentea eta zarata gutxikoa Kostaldeko ingurune hezeak eta kimikoak

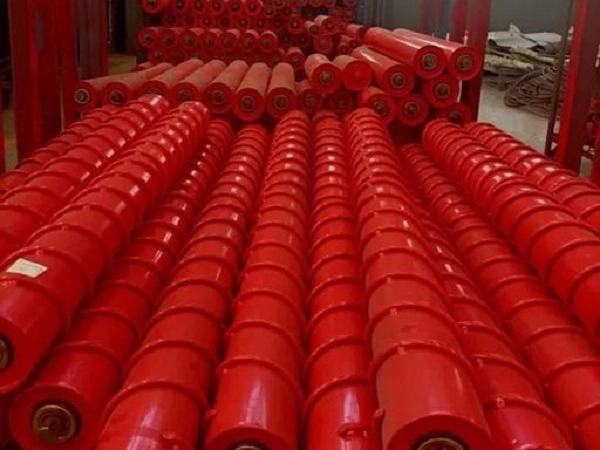

Return idler types

Garraio-aplikazio desberdinetarako konfigurazioak

Itzulera Paraleloko Arrabol Laua

Konfigurazio paralelo laua da beheko gerriko hutsaren sekziorako itzulera-euskarri irtenbide estandarra. Ikatza, kareharria, harea eta ontziratu samarreko beste material lehorretarako egokia da, non itzultzeko uhalak lerrokatze-baldintza normalak dituenean.

V-Type Zentratzeko Itzulera Arrabola

V motako konfigurazioak alboko gida gehigarria eskaintzen du gerrikoa itzuleran zehar mugitzen den heinean. Ezker-eskuineko uhalaren mugimendua mugatzen lagun dezake garraiatzaile-sistem luzeetan eta osagai zuzentzaile gehigarriekiko menpekotasuna murrizten garraiatzailearen diseinuak baimentzen duenean.

Espirala Autogarbiketa Itzultzeko Arrabola

Espiral-egitura material itsaskorren hondakinak daramatzaten itzulera-uhaletarako diseinatuta dago. Profil helikoidalak gerriko gainazaletik metatutako buztina, lokatza eta harea hezea kentzen laguntzen du arrabolaren inguruan material pilaketa murrizteko.

Beroan Galvanizatua Itzultzeko Arrabola

Beroko galvanizazioak korrosioaren babes gehigarria eskaintzen dio altzairuzko arrabolaren gainazalean. Konfigurazio hau egokia da kanpoko lorategietarako, aire zabaleko garraio-lerroetarako eta tratatu gabeko altzairu konbentzionala azkarrago herdoildu daitekeen beste ingurune heze batzuetarako.

HDPE Korrosioaren Aurkako Itzulera Arrabola

HDPE oskolak ohiko altzairuzko gainazaleko herdoila kentzen du eta hezetasun, gatz-ihin eta hautatutako medio kimikoekiko erresistentzia eskaintzen du. Itsasertzeko terminaletarako, kimiko tailerretarako eta beste ingurune korrosiboetarako egokia da.

Gomazko Disko Itzultzeko Arrabola

Gomazko diskoak arrabolaren ardatzean jartzen dira, itzulerako gerrikoarekin kontaktu malgua emateko. Egiturak gerrikoaren bibrazioaren zati bat xurga dezake eta itzulerako gerrikoaren eta altzairuzko arrabolaren gainazal zurrun baten arteko higadura zuzena murrizten du.

Zehaztapenak

Arrabolaren Diametroa

YUFENG-ek 76, 89, 108, 114, 133, 168, 194 eta 219 mm-ko kanpoko diametro estandarrak eskaintzen ditu. Diametroaren hautaketak uhalaren abiadura, uhalaren zabalera, itzulerako karga, garraiatzailearen luzera eta garraiatzailearen markoaren diseinu-eskakizunak kontuan hartu behar ditu.

Gerriko zabalera bat etortzea

Itzultzeko galga sorta 500-2400 mm inguruko uhal garraiatzaileen zabaleretarako diseinatuta dago. Arrabolaren luzera eta ardatzaren dimentsioak benetako markoaren eta euskarriaren dimentsioen arabera pertsonaliza daitezke.

Garraio-markoen bateragarritasuna

YUFENG Return Idler Roller produktuak DTII, TD75 eta CEMA motako garraio-egituretarako konfigura daitezke. Erosleek lehendik dauden arrabolen dimentsioak edo markoen marrazkiak eman beharko lituzkete lehendik dagoen garraio-sistema batean arrabolak ordezkatzen dituztenean.

Gerriko bateragarritasuna

Arrabolak ehun garraiatzaile-uhalarekin, altzairuzko kable-garraiatzaile-uhalarekin, alboko horma-garraiatzaile-uhalarekin eta hodi-garraiatzaile-uhalarekin konbina daitezke, uhalaren zabaleraren, itzuleraren egituraren eta garraiatzailearen diseinuaren arabera.

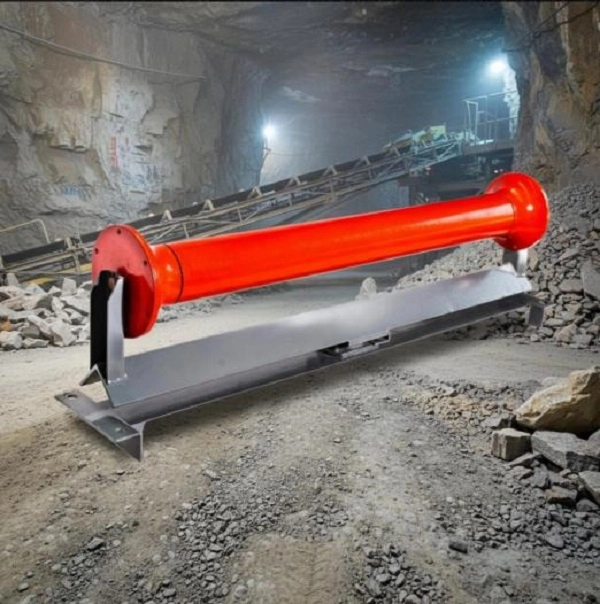

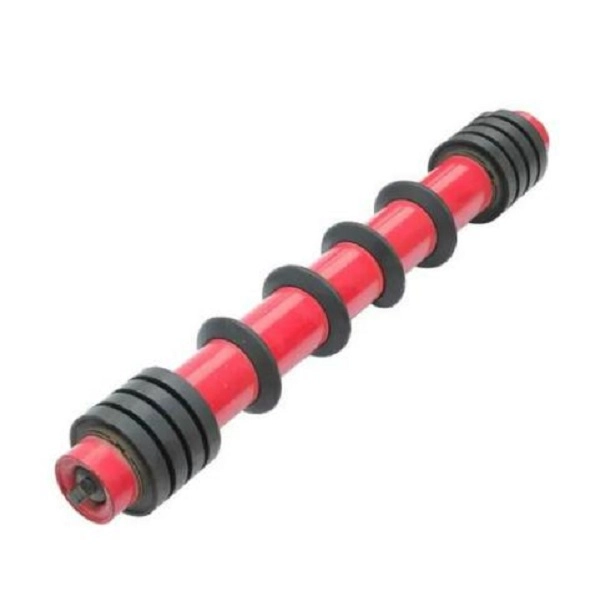

Return idler 1 Return idler 2

Material eta zigilatzeko aukerak

Roller Shell Materiala

Eskuragarri dauden material materialak Q235 karbono altzairua, HDPE eta 304 altzairu herdoilgaitza dira. Karbono altzairua egokia da pisu handiko garraio orokorrerako, HDPE korrosioarekiko sentikorrak diren inguruneetarako eta 304 altzairu herdoilgaitza korrosioarekiko erresistentzia handiagoa behar duten aplikazioetarako.

Gainazalaren tratamendua

Gainazaleko tratamendu aukeren artean ihinztadura elektrostatikoa, beroan galbanizazioa eta gomazko diskoen bilketa daude. Hautatutako tratamendua kanpoko hezetasunarekin, euskarri korrosiboekin, inpaktuarekin eta gerrikoarekin kontaktuarekin lotu daiteke.

Zigilatzeko Egitura

Nylon konposatu bikoitzeko eta hirukoitzeko labirinto zigilatzeko sistemak erabil daitezke errodamenduen barrunbean hautsa eta ura sartzea mugatzen laguntzeko. Gomazko kontaktu zigiluak hesi osagarri bat eman dezakete errodamendu-multzoaren inguruan.

Errodamenduen konfigurazioa

Doitasun handiko etxeko errodamenduak edo inportatutako SKF/FAG C3-ko errodamenduak hauta daitezke funtzionamendu-baldintzen, etengabeko funtzionamendu-baldintzen eta bezeroaren zehaztapenen arabera.

Lan Baldintza Bereziak

Konfigurazio bereziak, hala nola, suaren iragazle eta antiestatikoen itzulera arrabolen lurpeko ikatz-meatzaritzako edo tenperatura baxuan erresistenteak diren arrabolak hotzeko hobietako meategietarako benetako aplikazioaren arabera har daitezke.

Euskarri euskarriak

YUFENG-ek tamaina desberdinetako itzulerako arrabolen euskarri euskarriak horni ditzake, aukeratutako arrabola garraiatzaileen markoarekin eta instalazio-egiturarekin parekatu ahal izateko.

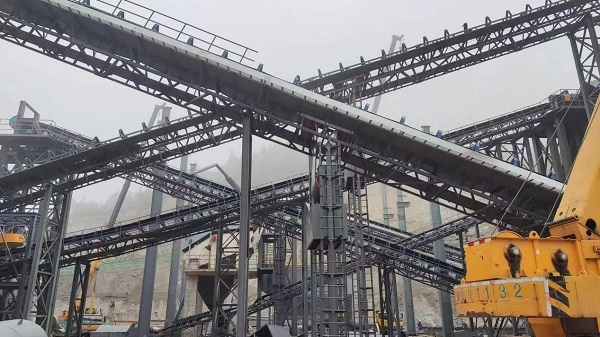

Material options

Egitura eta Lehengaiak

Roller Shell

Altzairuzko itzulerako arrabol estandarrak Q235 maiztasun handiko ERW altzairuzko hodiak erabiltzen ditu, HDPE bertsioek HDPE material birjina erabiltzen duten bitartean. Shell hormaren lodiera arrabolaren luzeraren, kargaren eta beharrezko egitura-indarraren arabera doitu daiteke.

Arrabolaren ardatza

45# hotzean marraztutako altzairu borobil solidoa ardatzerako erabiltzen da konfigurazio estandarretan, etengabeko funtzionamenduan tolestu eta deformazioarekiko erresistentzia eskaintzen duena.

Errodamendua

C3-sakoneko zirrikitu sakoneko boladun errodamenduak birakarietan erabiltzen dira. Errodamenduen hautaketak biraketaren erresistentziari, tenperatura igoerari eta zerbitzu-bizitzari eragiten die garraiatzaile etengabeko funtzionamenduan.

Zigilatzeko osagaiak

Zigilatzeko egiturak gogortasun handiko nylonezko labirintoko eraztunak eta eguraldiarekiko erresistenteak diren nitrilezko gomazko zigilatzeko eraztunak izan ditzake errodamenduen barrunbean sartzen diren hautsa eta ura murrizteko.

Lehengaien ikuskapena

Altzairuzko hodiak, ardatzak eta errodamenduak lagintzen eta egiaztatzen dira muntaketa-prozesuan sartu aurretik. Fabrikako ikuskapen-baldintzak betetzen ez dituzten materialak produzitu aurretik baztertzen dira.

Errendimendu-adierazleak

Errendimendu-elementua Baldintza estandarra Proba Araua
Errotazioaren Erresistentzia Koefizientea ≤0,008 ISO 15365
Hautsa eta ura babesteko maila IP65 IP Test estandarra
Kargaren Zerbitzu-bizitza nominala ≥30.000 lan ordu Fabrikako zahartze bizkortuaren proba
Roller Shell Conzentrity ≤0,5 mm Markatze adierazlearen proba
Zahartzearen aurkako denbora ≥500 h tenperatura altuko zahartze-proba Barneko laborategiko proba
Karga Estatiko Axialaren Ahalmena 1,5 aldiz karga nominala deformaziorik gabe Presio estatikoko proba

Benetako arrabolaren errendimendua diametroa, shell hormaren lodiera, errodamendu mota, zigilatzeko egitura, garraiatzailearen abiadura, uhal tentsioa, ingurumen-baldintzen eta mantentze-praktiken araberakoa da.

Arauak eta Kalitate Dokumentazioa

Garraioen Industria Arauak

YUFENG Return Idler Roller produktuak CEMA, GB/T10595 eta ISO15365 garraiatzaileen ekipamendurako eta arrabolen errendimendurako eskakizunen arabera fabrikatzen dira.

Segurtasun Baldintzak

Lurpeko meatzaritzako aplikazioetarako itzultzeko arrabolak ikatz meategiko segurtasun-baldintzen arabera konfigura daitezke. Segurtasun-dokumentazio zehatza hautatutako produktuaren eta aurreikusitako aplikazioaren araberakoa da.

Esportatu Dokumentazioa

Eskuragarri dagoen dokumentazioa ISO9001 kalitatea kudeatzeko ziurtagiria, CE esportatzeko dokumentazioa, SGS lehengaien ikuskapen txostenak, ikatz meategiko segurtasun-probaren dokumentazioa eta fabrikako biraketa-erresistentzia eta zerbitzu-bizitzaren proba-txostenak izan ditzake produktuaren eta helmugako merkatuaren arabera.

Instalazioa eta ordezkapena

Garraio-markoen muntaketa berria

Itzultzeko arrabolaren euskarria garraiatzailearen markoan finkatzen da diseinatutako tartearen arabera. Arrabolaren ardatzaren bi muturrak euskarria muntatzeko zuloekin lerrokatuta daude eta zehaztutako pin edo torlojuekin bermatuta daude. Arrabolak aske biratu behar du erresistentzia anormalik gabe garraiatzailea martxan jarri aurretik.

Itzultzeko arrabolaren ordezko higatuta

Garraiatzailea gelditu eta elikadura hornidura isolatu behar da ordeztu aurretik. Ardatz blokeatzeko osagaiak kendu ondoren, hondatutako itzulerako arrabola kendu eta unitate berri batekin ordezkatu daiteke. Arrabol berria biraketa malgua duen egiaztatu behar da garraiatzailea berriro martxan jarri aurretik.

V-Type Return Roller Antolamendua

V motako itzulerako arrabolak tarte egokietan jar daitezke distantzia luzeko garraio-lerroetan, non uhalaren jarraipenak laguntza gehigarria behar duen. Benetako tartea garraiatzailearen egituraren, uhalaren portaeraren eta funtzionamendu-baldintzen arabera zehaztu behar da.

Espiral Roller Instalazioa

Itzultzeko arrabol autogarbigarriak espiralak erabili behar dira material hezeak edo itsaskorrak garraiatzen dituzten garraiatzaileetan, non uhalaren itzulera itzultzeko aldean pilatu daitekeen. Instalazioak espiralaren gainazala uhalaren norabidearekin eta garraiatzaileen egiturarekin bat datorrela ziurtatu behar du.

Aplikazio-baldintzak

Material lehorra ontziratuta garraiatzea

Itzultzeko arrabol paralelo lauak egokiak dira ikatza, kareharria, harea eta agregatuak bezalako material lehor samarrak garraiatzen dituzten ohiko garraiatzaileetarako.

Distantzia Luzeko Garraio-Lineak

V-mota zentratzeko itzulerako arrabolak hauta daitezke non garraiatzaile-lerro luzeek uhalaren jarraipena hobetu behar duten itzuleran zehar.

Material hezeak eta itsaskorrak

Autogarbiketa espiralak itzultzeko arrabolak egokiak dira meategi hezeetarako, buztinezko harrobietarako eta material itsaskorra uhal garraiatzailearen atzeko gainazalera atxikitzen den beste aplikazio batzuetarako.

Kostaldeko eta Ingurune Kimikoak

HDPE edo galbanizatutako itzulerako arrabolak hauta daitezke gatz-ihintzak, hezetasuna edo hautatutako medio korrosiboak jasandako guneetarako, funtzionamendu-baldintzen arabera.

Oihal sentikorren zinta garraiatzaileak

Gomazko diskoen itzulerako arrabolak kontuan har daitezke non arrabolaren eta itzulerako gerrikoaren arteko malgutasun gehigarria behar den bibrazioak eta kontaktuen higadura murrizteko.

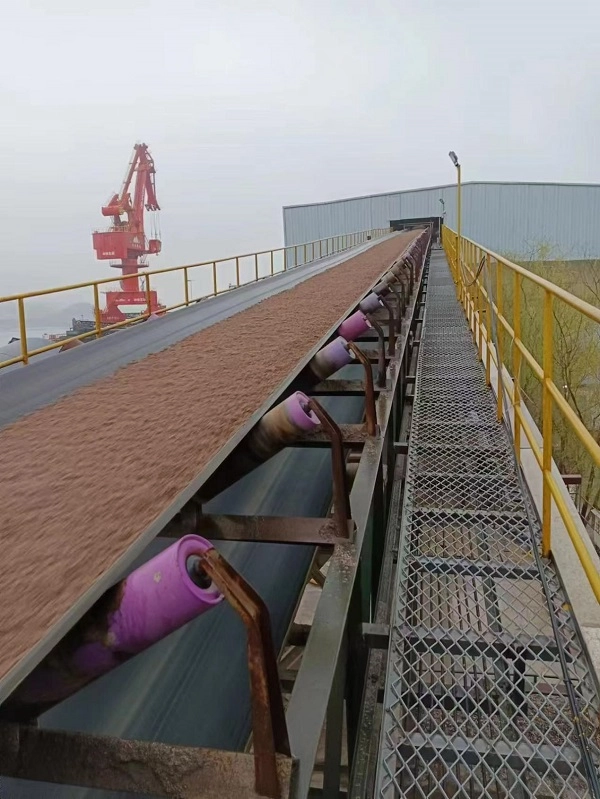

Applications

Conveyor System produktuak parekatzea

Uhal garraiatzaileen seriea

YUFENGek ehun garraiatzailea, altzairuzko kablea garraiatzailea, alboko horma garraiatzailea, hodi garraiatzailea, eredudun uhal garraiatzailea eta goiko zinta garraiatzailea horni ditzake ontziratu gabeko materiala garraiatzeko sistema osoetarako.

Beste arrabol garraiatzaileak

Euskarri diren produktuak honako hauek dira: aska garraiatzeko gurpilak, inpaktu-ontziak, norbere lerrokadura-erlojuak eta dagozkien euskarriak eta euskarriak.

Gomazko osagarriak

Higadura-erresistenteak diren gomazko xaflak, garraiatzaileen goma, bulkanizazioaren konponketa itsasgarriak eta adabaki kitak horni daitezke garraiatzaileak instalatzeko, mantentzeko eta landa-konponketarako.

HDPE Pipeline Seriea

HDPE ur hodiak eta HDPE draga hodiak meatzaritza eta industria proiektuetan ur eta minda garraiatzeko aplikazio osagarrietarako horni daitezke.

Prozesamendu pertsonalizatua

Arrabolaren diametroa, hormaren lodiera, ardatzaren dimentsioak, zigilatzeko egitura eta beste parametro batzuk bezeroen laneko marrazkien eta garraiatzaileen eskakizunen arabera egokitu daitezke.

Biltegiratzea eta biltegiratzea

Diametro txikiko itzulerako arrabolak

76, 89 eta 108 mm-ko itzulerako arrabolak altzairuzko alanbrearekin bildu daitezke, bi ardatzen muturretan babes-txapelekin hornituta eta nazioarteko garraiatzeko egurrezko kaxa sendoetan bilduta.

Itzulera handiko arrabol handiak

168, 194 eta 219 mm-ko arrabolak zurezko paletetan jar daitezke, plastikozko film babesarekin bilduta eta edukiontzien garraiorako bermatuta, gainazaleko marradura eta korrosioa murrizteko.

HDPE plastikozko itzulerako arrabolak

HDPE arrabolak aparra edo beste material kuxin batekin bereiz daitezke gainazaleko talka eta kalteak murrizteko karga, deskarga eta garraioan zehar.

Biltegiratze-baldintzak

Itzultzeko arrabolak horizontalean biltegiratu behar dira 1,2 m-tik gorako pilatzeko altuera gomendatua duten paletetan. Kanpoan gordetzen denean, lona iragazgaitza erabili behar da eta euri-urarekiko esposizio luzea saihestu behar da.

Nola hautatu itzulera-erroilu zuzena

Zintaren zabalera

Eman uhal garraiatzailearen zabalera eta lehendik dagoen markoaren dimentsioak, arrabolaren luzera, ardatzaren konfigurazioa eta euskarriaren tamaina egokiak baieztatu ahal izateko.

Itzuli Roller Mota

Lauak, V motakoak, espiralak, HDPEak eta gomazko diskoak itzultzeko arrabolak hautatu behar dira gerrikoaren jarraipen-baldintzen, materialaren atxikimenduaren, hezetasunaren eta korrosio-baldintzen arabera.

Lan-ingurunea

Eman nire, portu, produktu kimiko edo beste lan-ingurune batzuei buruzko informazioa, hezetasuna, gatz-ihintza, esposizio kimikoa eta tenperatura-baldintzak barne. Honek maskorraren materiala eta gainazaleko tratamendu egokia zehazten laguntzen du.

Materialen atxikimendua

Buztin bustia, lokatza edo material itsaskorra gerrikoaren itzuleran geratzen denean, auto-garbiketa espiral itzultzeko arrabol bat har daiteke material metaketa murrizteko.

Gerriko jarraipen-eskakizuna

Uhalaren desbiderapenerako joera duten distantzia luzeko garraiatzaile-lerroetarako, V-motako zentralizazio-erreboilak itzultzeko alboko lerrokatze-antolamenduaren zati gisa ebalua daitezke.

Eskatu Itzultzeko Roller Idler aurrekontua

Beharrezko parametro teknikoak

Aipamen zehatza lortzeko, eman bat datorren uhal garraiatzailearen zabalera, arrabolaren kanpoko diametroa, itzulera laua, V-mota, espirala edo HDPE bezalakoa, lan-ingurunea, materialaren ezaugarriak, eskaera-kopuru osoa eta xede-entrega-portua.

YUFENG ingeniari teknikoek arrabolaren diametro egokia, maskorraren materiala, errodamenduen konfigurazioa, zigilatzeko egitura eta euskarri euskarria ebaluatu ditzakete benetako garraio-sistemaren arabera.

YUFENG Global Harremanetarako Informazioa

Posta elektronikoa

jayce@yuphengbelt.com

WhatsApp / WeChat / Mugikorra

+86 15318787602

Fabrikaren helbidea

Xiagou Villege, ETDZ, Qingdao, Shandong, Txina

View as

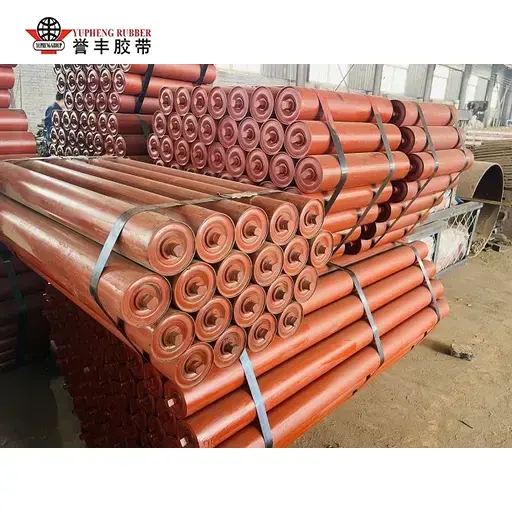

Itzulpen lauko arrabol eroalea

Itzulpen lauko arrabol eroalea

Uhal garraiatzaileen itzulera aldean onartzen du, YUFENG Flat Return Idler Roller-ek uhalaren gidaritza leuna eta erresistentzia baxuko funtzionamendu fidagarria eskaintzen du meatzaritza, zementua, aleak eta ontziratu gabeko materialak manipulatzeko sistemetarako. Prozesu osoko kalitate-kontrolarekin altzairuzko hodiaren prozesatzetik oreka dinamikoraino, uhalaren higadura irregularra murrizten laguntzen du eta garraiatzaileen errendimendu egonkorra mantentzen laguntzen du aplikazio arin, ertain eta astunetan.

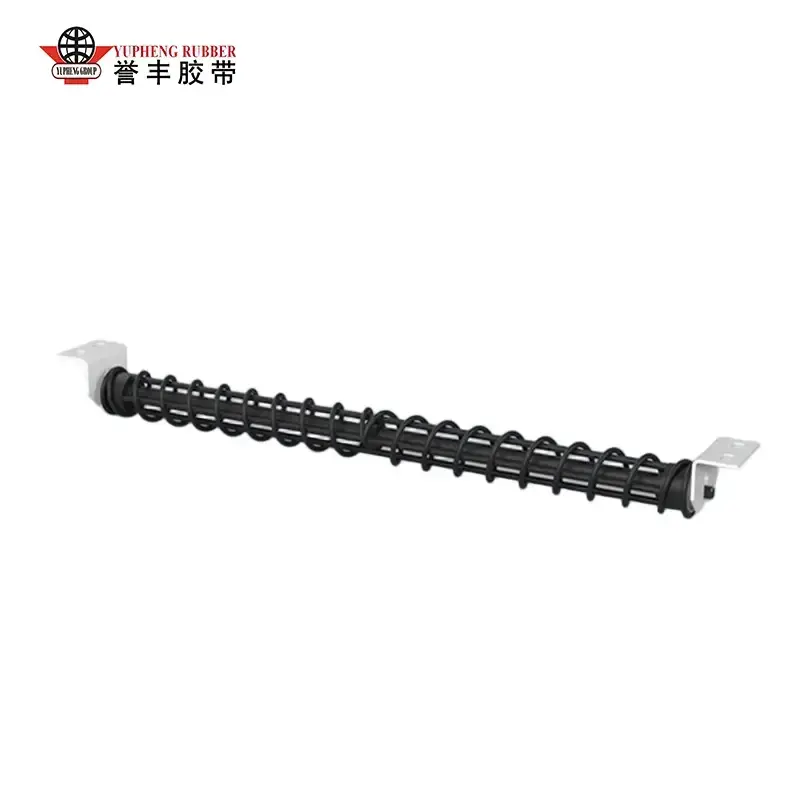

Espiral itzulerako rodilu galtzailea

Espiral itzulerako rodilu galtzailea

Auto-garbiketa errendimenduak YUFENG Spiral Return Idler Roller aproposa da material hezeak, itsaskorrak eta pilatzeko joera duten garraiatzaileetarako. Bere egitura espiralak gerrikoaren itzulera gainazaletik atxikitako materiala kentzen laguntzen du, uhalaren desbideratzea murrizten du, geldialdi-denbora garbitzen eta mantentze-beharrak murrizten ditu. Ikatza, zementua, portua eta energia termikoko aplikazioetan probatu da, eta epe luzerako euskarri egonkorra eskaintzen du pisu handiko garraio-sistemetarako.

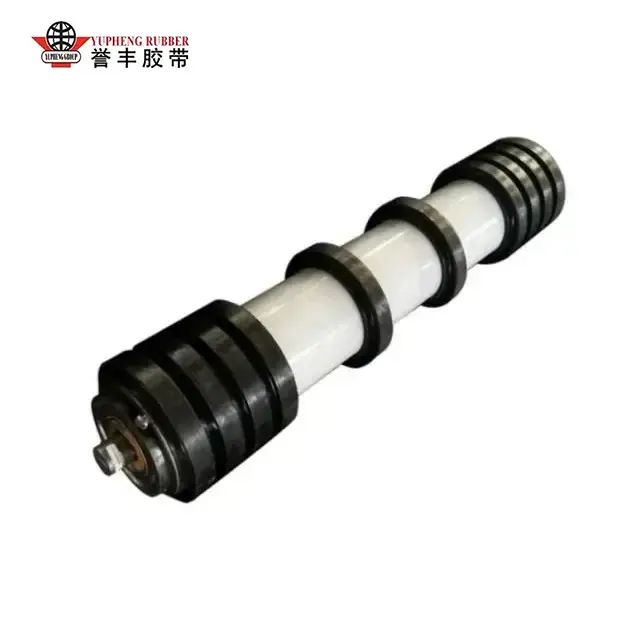

Gomazko Disko Itzultzeko Arrabolaren Rodilla

Gomazko Disko Itzultzeko Arrabolaren Rodilla

Hondakinak garraiatzeko ingurune itsaskorretarako diseinatuta, YUFENG Rubber Disc Return Idler Roller-ek distantziadun gomazko disko-disko egitura erabiltzen du uhalaren garbiketa eta babesa hobetzeko. Bere zigilatzeko diseinuak hauts-iragazgaitza, iragazgaitza eta korrosioaren aurkako errendimendu fidagarria eskaintzen du -42 °C-tik +68 °C-ra, eta materialaren pilaketa, gerriko desbideratzea eta mantentze-maiztasuna murrizten laguntzen du meatzaritza, portu, zementu eta energia industrietan.

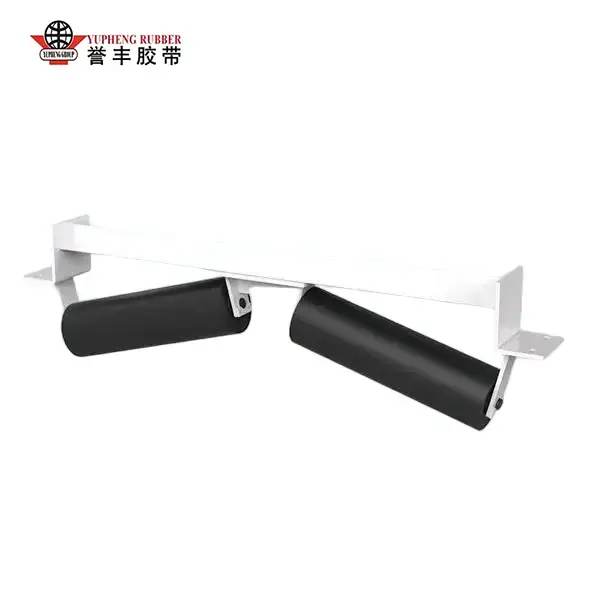

V Itzultzeko Arrabolaren Tenplua

V Itzultzeko Arrabolaren Tenplua

Diseinu luzeko eta karga astuneko garraiatzaileen itzulerako sistemetarako diseinatua, YUFENG V Return Idler Roller-ek gerriko zentralizazio automatikoa eta euskarri egonkorra eskaintzen ditu V-formako arrabolaren egitura simetrikoaren bidez. Bere zigilatzeko sistema aurreratuak errodamenduak hautsetik, uretatik eta ingurune gogoretatik babesten ditu, uhalaren desbideratzea, ertzaren higadura eta mantentze-eskakizunak murrizten dituen bitartean. Ikatza, meatzaritza, zementua eta ontziratu gabeko materiala garraiatzeko aplikazioetarako egokia da -40°C-tik +70°C-ra.
YUFENG Itzultzeko Roller Idler fabrikatzaile eta hornitzaile profesionala da Txinan. Eskarmentu handiko salmenta taldea, teknikari profesionalak eta salmenta osteko zerbitzu taldea ditugu.
