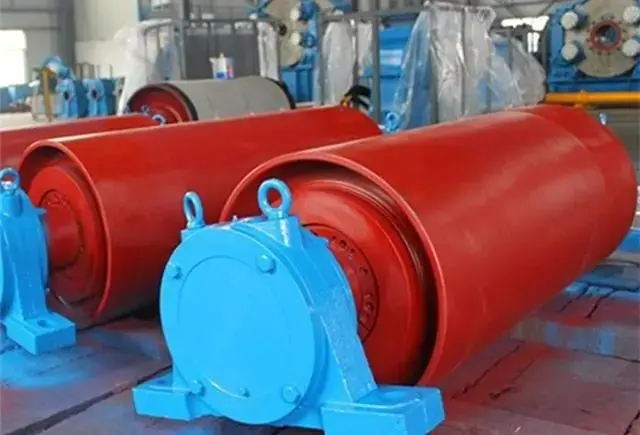

Drive Polea

YUFENG-ek tamaina estandarreko Drive Polea eta pertsonalizatutako prozesatzeko zerbitzu osoak eskaintzen ditu, fabrikako proba-txosten osoekin, ISO, CEMA eta GB industria estandar ziurtagiriekin. Amaitutako polea bakoitzak oreka estatikoa, ultrasoinu bidezko soldadura akatsak hautematea eta atxikimendu-indarra atzeratzen dituen probak gainditzen ditu entregatu aurretik, ekipoen geldialdi-denbora eta eguneroko mantentze-gastuak murrizten ditu erosle industrialentzat.

Doako parametro teknikoen kontsulta, lagin-probak eta marrazkien diseinu pertsonalizaturako laguntza eskaintzen dugu; jarri harremanetan gure salmenta-taldearekin fabrikako azken aurrekontua eta garraiatzaile-sistemaren irtenbidea lortzeko.

Produktuaren definizioa eta potentzia transmititzeko funtzioa

Core Power Transmission osagaia

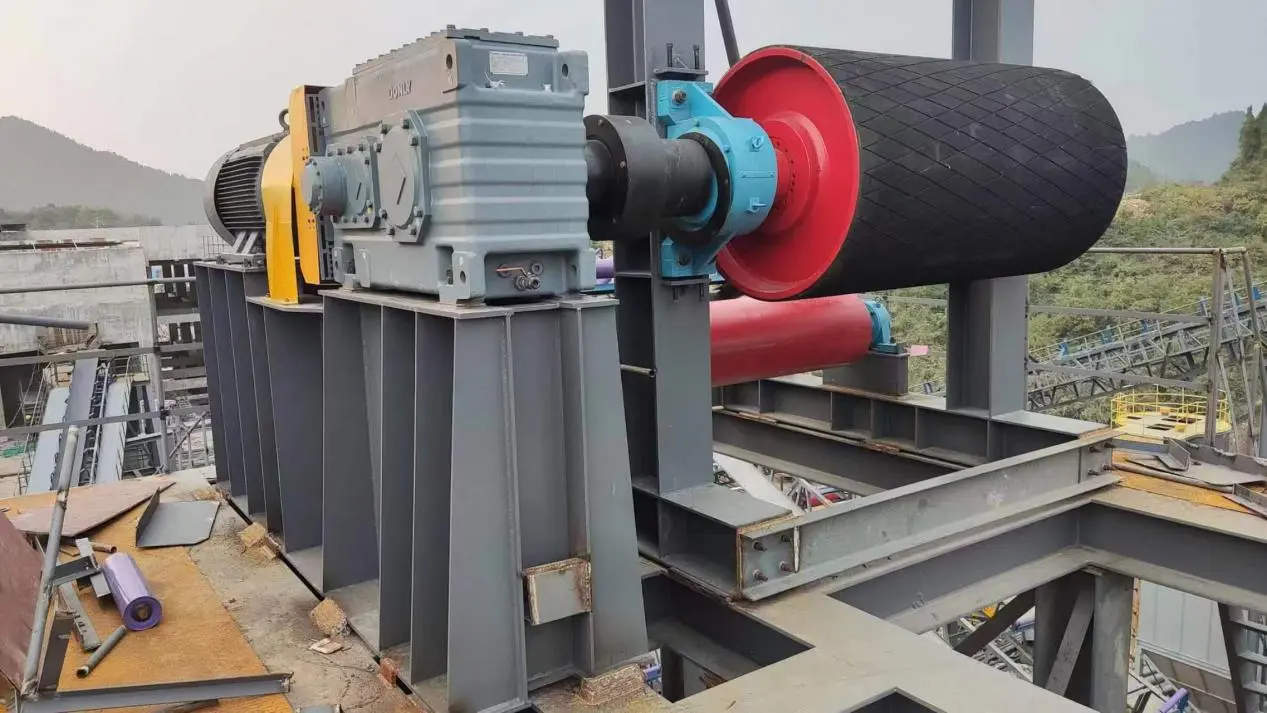

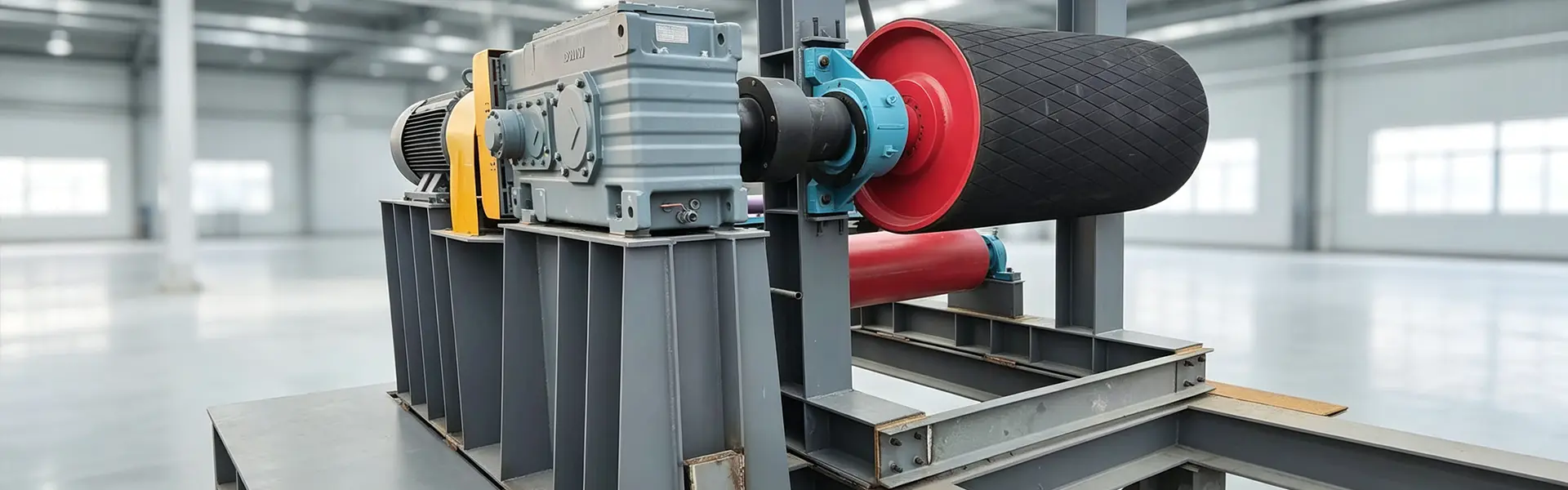

YUFENG Drive Polea uhal garraiatzaileen sistemen buruan instalatzen da eta potentzia transmisioko osagai nagusi gisa funtzionatzen du. Motorretik eta erreduzigailutik uhal garraiatzailera potentzia mekanikoa transferitzen du, material etengabe garraiatzeko behar den trakzioa sortuz. Euskarri arrunteko euskarriekin alderatuta, produktuak garraiatzeko sistemak sortutako gerriko tentsioa eta momentua zuzenean kudeatzen ditu, egiturazko indarra, gainazaleko trakzioa eta nekearen erresistentzia errendimendu faktore kritikoak bihurtuz.

Garraio handiko diseinua etengabeko garraiorako

YUFENG-ek pisu handiko poleak garatzen eta fabrikatzen ditu ordu luzeko materialak manipulatzeko aplikazioetarako. Txirrika-egiturak soldadura integratua eta tentsioa arintzearekin konbinatzen ditu dimentsio-egonkortasuna hobetzeko eta shell deformazio arriskua murrizteko eragiketa luzean zehar. Diseinu hau karga handiko baldintzetan ontziratu gabeko materialak garraiatzeko garraiatzaile-sistemetarako egokia da.

Baldintza zailetan trakzio egonkorra

Produktua ehuneko zein altzairuzko kablezko uhal garraiatzaileetarako konfigura daiteke. Bere gainazaleko lagging-aukerek polea eta uhalaren arteko marruskadura fidagarria eskaintzen dute, eta hauts, heze eta lokatz-baldintzetan potentzia transmisio egonkorra mantentzen laguntzen dute, uhalaren irristadura eta alferrikako trakzio-galera murrizten duten bitartean.

Lehengaiak eta fabrikazio artisautza

Polea Shell indartua

Txirrika oskola Q235 karbono altzairuzko hodirik gabeko hodiarekin fabrikatzen da, 6 mm-tik 16 mm-ko horma-lodierarekin, behar den kargaren arabera. Zirkunferentziazko josturak urpeko arku automatikoko soldadura erabiliz prozesatzen dira, eta ondoren labeko tentsioa arintzeko erretilua egiten da, hondar soldadura tentsioa murrizteko eta epe luzerako egitura-egonkortasuna hobetzeko.

Transmisio-ardatz forjatua

Transmisio-ardatzak 45 karbono ertaineko altzairu forjatua erabiltzen du eta biraketa, tenplaketa eta tenplaketa, ultrasoinu akatsen detekzioa, doitasun artezketa eta akabera mekanizatua jasaten ditu. Etapa anitzeko prozesu honek ardatzari etengabeko momentua, tolestura-kargak eta karga osoko garraiatzailearen funtzionamendua jasateko beharrezkoak diren indarra eta dimentsio-zehaztasuna ematen dio.

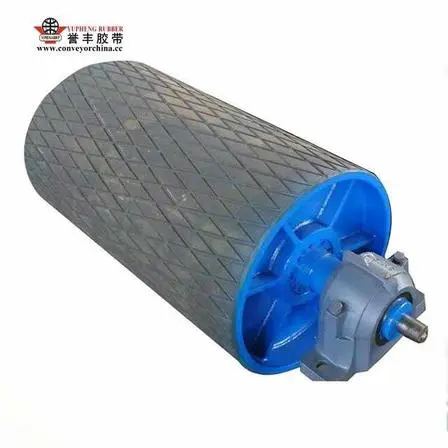

Lagging aukera pertsonalizatuak

YUFENG-ek bero-bulkanizatutako gomazko estaldura integrala eta hotzean loturiko kautxu ordezkagarria eskaintzen du. Shore A 65–75 gogortasuna duen kautxu natural-sintetikoa nahastuta dago eskuragarri, gainazal leun, hezur eta diamante ereduetan. Meatze-ingurune oso hezeetarako, zeramikazko lagging ere pertsonalizatu daiteke trakzio handiagoa eta irristatzearen aurkako erresistentzia hobetu ahal izateko.

Eragin astuneko errodamendu eta zigilatzeko sistema

Zigilatu bikoitzeko errodamendu esferikoak kanal anitzeko zigilatzeko egitura batekin konbinatzen dira errodamendu-ganbera ikatz-hautsetik, hauts mineraletatik eta euri-uretatik babesten laguntzeko. Konfigurazio honek biraketa fidagarria onartzen du eta gidatzeko txirrika lubrifikatzeko eta mantentzeko tartea luzatzen laguntzen du.

Bost faseko fabrikako ikuskapena

YUFENG Drive Pulley bakoitzak funtsezko ikuskapen-prozedurak jasaten ditu bidalketa baino lehen, besteak beste, ultrasoinu bidezko soldadura ikuskatzea, transmisio-ardatzaren akatsak hautematea, balantze estatikoa kalibratzea, kautxuaren atzerapena zuritu-indarra probak eta karga osoko errotazio zahartzearen probak. Kontrol hauek egituraren osotasuna, gainazaleko loturaren kalitatea eta egonkortasun operatiboa egiaztatzen laguntzen dute garraiatzaileen aplikazio zorrotzetarako.

Eremu-probaren datuak eta errendimenduaren konparaketa

Epe luzerako funtzionamendu astunaren egiaztapena

YUFENG-ek 8 hilabeteko etengabeko jarraipena egiteko probak egin zituen hobi irekiko ikatz meategietan eta kostaldeko portuen garraio-proiektuetan, YUFENG Drive Polea merkatuko ohiko txirrikaekin alderatuz, karga astuneko funtzionamendu-baldintza berdinetan. Proben emaitzek trakzio-egonkortasunean, egitura-iraunkortasunean eta mantentze-errendimenduan hobekuntza nabarmenak egiaztatu zituzten.

Irristatzearen aurkako errendimendu fidagarria

Hauts mineral hezeetan, YUFENG diamante-kautxuzko lagging produktuak 0,45etik gorako marruskadura-koefizientea mantentzen du, eta altzairu leun polea arruntek 0,2tik behera jaitsi eta uhalak maiz irristatzen dituzte. Trakzio-errendimendu hobetuak garraioaren etenaldiak murrizten laguntzen du eta ekoizpenaren eraginkortasun orokorra hobetzen du.

Egitura-egonkortasun handia Karga jarraituan

Karga osoko funtzionamenduaren 30.000 ordu igaro ondoren, YUFENG Drive Polea-ren ardatzaren desbideratzea 0,12 mm-ko epean kontrolatzen da. Deformazio bihurtzeko joera handiagoa duten maskor meheko poleekin alderatuta, oskola eta ardatzaren egitura indartuak eraginkortasunez murrizten ditu gerrikoaren jarraipen arazoak eta gerriko ertzaren higadura irregularra.

Lagging Iraunkortasun Hedatua

Beroan bulkanizatutako gomazko lagging-egiturak lotura-indar bikaina eta gainazalaren osotasuna mantentzen ditu epe luzerako meategiaren funtzionamenduaren ondoren, behin eta berriz marruskadurak eta karga astunek eragindako zuritu eta pitzadurari aurre eginez. Horrek ordezkapen maiztasuna murrizten du eta mantentze-kostuak murrizten ditu atzerapen-soluzio arruntekin alderatuta.

Mantentze-baldintzak murriztea

Zigilatzeko babes handiko babesarekin eta errodamenduen konfigurazio optimizatuarekin, YUFENG Drive Poleak aldizkako lubrifikazioa eta ohiko ikuskapena soilik eskatzen ditu lan baldintza arruntetan. Kutsadura babesteko diseinu hobetuak hautsak, hezetasunak eta partikula mineralek eragindako errodamenduen akatsak murrizten laguntzen du.

Conveyor Drive-ko ​​ohiko arazoak konpontzea

Maskorraren lodiera optimizatuak, ardatzaren diseinu sendotuak eta geruza anitzeko zigilatzeko sistemak zuzenean zuzentzen ditu funtzionamendu-arazo nagusiei, uhalaren irristatzea, txirrika deformatzea, kalteak atzeratzea eta errodamenduen kutsadura-hutsegiteak, ontziratu gabeko garraiatzeko sistemetarako potentzia-transmisio egonkorragoa eskainiz.

Benetako Industria Proiektuen Aplikazio Kasuak

Asiako hego-ekialdeko hobi irekiko ikatz meategiak garraiatzeko proiektua

Distantzia ertain-luzeko garraio sistema finko batek egunean 12.000 tona ikatz gordina garraiatzen zituen YUFENG herringbone lagging Drive Polea hartu zuen. Eragiketa-inguruneak hezetasun handia, ikatz-hauts handia eta maiz eragin material handiak zituen.

Epe luzeko meatzaritzaren errendimendua egiaztatua

26 hilabetez etengabeko funtzionamenduaren ondoren, txirrika-oskola deformaziorik gabe geratu zen, kautxuzko estalkiak ez zuen zuritze anormalik erakutsi eta errodamendu-ganberek garbitasun ona mantentzen zuten hautsa sartu gabe. Bezeroen operazio-erregistroen arabera, gerrikoen irristatze-intzidentzia hilean 8-12 aldiz murriztu zen bi hilabetean behin baino gutxiagora, mantentze-lanak eta ordezko piezen kostuak nabarmen murriztuz.

Europako kostaldeko portuak ontziratu gabeko manipulazio-sistema

Europako portu-terminal batek YUFENG diamante bi norabideko lagging Drive Pulley instalatu zuen burdin minerala eta legarra garraiatzen duten garraiatzaile itzulgarrietan. Euri eta gatz-laino maiz esposiziora egokitzeko, zeramikazko konposatu lagging konfigurazio pertsonalizatuak trakzio egonkorra eskaintzen zuen norabide biko garraio jarraituan.

Etengabeko Portuko Eragiketa Errendimendua

Eragiketa-erregistroek erakutsi zuten txirrika egunero 20 orduko funtzionamendua onartzen zuela trakzio-errendimendu egonkorrarekin denboraldi ezberdinetan zehar, karga- eta deskarga-eragiketa eraginkorrak mantentzen lagunduz uhalaren irristatze-etenaldirik gabe.

Industria-aplikazio zabala

Meatzaritza eta portuen aplikazioetatik haratago, YUFENG produktua oso erabilia da metalurgia lantegietan, zementuzko lehengaiak garraiatzeko sistemetan, energia termikoko ikatzaren hornikuntza-lerroetan eta garraio-proiektuetan. Ikatza, burdina, kareharria, legarra eta hauts mineralak manipulatzeko egokia da garraio-baldintza astunetan.

Proiektua egiaztatzeko laguntza

YUFENG-ek eskuragarri dauden instalazio-argazkiak, proiektuaren parametroen erregistroak eta aplikazio-erreferentziak eman ditzake bezeroei produktuen bateragarritasuna ebaluatzen laguntzeko, ontziratu gabeko erosketa eta garraio-sistema berritu aurretik.

Zehaztapen Teknikoen Taula osoa

Zergatik aukeratu YUFENG?

Conveyor Power Transmisiorako diseinatua

Uhalaren mugimendua soilik onartzen duten garraiatzaileen osagai arruntak ez bezala, YUFENG produktua uhal garraiatzaileari motorraren momentua transferitzeko ardura duen trakzio-unitate nagusi gisa garatzen da. Diseinuaren xehetasun guztiek potentzia-irteera egonkorra, karga-erresistentzia nahikoa eta uhalaren konpromiso fidagarrian oinarritzen dira distantzia luzeko material astunaren garraioan.

Konbinazio optimizatua garraiatzaile-sistema osoetarako

YUFENG-ek ez du polea produktu autonomorik hornitzen. Gure ingeniaritza-taldeak uhalaren zabalera, trakzio-erresistentzia, garraiatzailearen abiadura, materialaren ezaugarriak eta funtzionamendu-baldintzak ebaluatzen ditu txirrika-diametro egokia, lagging-egitura eta ardatzaren konfigurazioa gomendatzeko. Sistemara zuzendutako ikuspegi honek trakzio eskasa, gerriko tentsio gehiegi eta osagaien higadura goiztiarra bezalako arazoak saihesten laguntzen du.

Etengabeko funtzionamendu astunaren errendimendu egonkorra

Drive Pulley sarritan garraiatzaile-sistema baten esfortzu handieneko posizioan lan egiten du, batez ere meatzaritza, portu eta ontziratu gabeko materiala manipulatzeko aplikazioetan. YUFENG-ek txirrika-egiturak diseinatzen ditu karga-banaketa indartuarekin eta oreka birakari optimizatuarekin funtzionamendu leuna mantentzeko momentu handiko transmisio etengabean.

Hainbat gainazaleko irtenbideak lan baldintza desberdinetarako

Garraio-ingurune ezberdinek trakzio-soluzio desberdinak behar dituzte. YUFENG-ek hainbat lagging-aukera eskaintzen ditu, besteak beste, kautxu-hezea, diamante-eredua eta zeramikazko konposatu lagging, bezeroei marruskadura-errendimendu egokia hautatzea ahalbidetuz, lehor, heze, hauts edo urradura handiko funtzionamendu-baldintzen arabera.

Proiektuetan oinarritutako kontrataziorako laguntza fidagarria

Garraiatzaileen fabrikatzaileei, EPC kontratistari eta azken erabiltzaile industrialei, YUFENG-ek marrazki teknikoak, zehaztapenen berrespena eta ekoizpen-koordinazioa eskaintzen ditu eskaera amaitu aurretik. Horrek instalazioen bat ez datozen arriskuak murrizten ditu eta bezeroei proiektuaren ezarpen leunagoa lortzen laguntzen die.

Maiz egiten diren galderak

Q1: Zergatik jotzen da Drive Pulley garraiatzaile-sistema bateko osagai birakari kritikoena?

A1:Drive Polea zuzenean motorraren potentzia uhal garraiatzaileari transferitzen duelako eta gerrikoak kargapean mugimendu egonkorra lor dezakeen ala ez zehazten duelako. Trakzioa nahikoa ez bada edo txirrika-egiturak funtzionamendu-tentsioa jasan ezin badu, uhalak irristatzea, garraio-abiadura ezegonkorra eta produkzioa etetea bezalako arazoak gerta daitezke.

2.G.: Nola hautatu behar dute bezeroek Drive Polearako atzerapen mota egokia?

A2:Hautaketa lan-ingurunearen eta garraio-baldintzen araberakoa da batez ere. Gomazko estaldura leuna egokia da garraiatzeko baldintza orokorretarako; sardinzar-hezur eta diamante-ereduek trakzioa hobetzen dute karga astuneko aplikazioetarako; Zeramikazko estaldura gomendagarria da marruskadura-errendimendu handiagoa eskatzen duten ingurune oso hezeetan edo irristagaitzetan.

Q3: Zein informazio behar da Drive Pulley pertsonalizatzeko?

A3:Bezeroek normalean uhal garraiatzailearen zabalera, uhalaren trakzio-indarra, txirrika-diametroaren baldintzak, motor-potentzia, garraio-abiadura, material mota eta funtzionamendu-ingurunea eman behar dituzte. Parametro horietan oinarrituta, YUFENG-ek egitura-zehaztapen egokiak gomenda ditzake eta fabrikazio-soluzio pertsonalizatuak eskain ditzake.

Jarri gurekin harremanetan:

Zure meategiarekin, portuarekin edo zementu-fabrikako garraiatzaile-sistemarekin bat datorren txirrika egonkorra eta sendoa behar baduzu, jarri harremanetan gure salmenta-taldearekin doako produktuen laginak eskatzeko, parametro teknikoen katalogo osoa deskargatzeko eta fabrikako handizkako azken aurrekontua lortzeko. Gure ingeniariek txirrika-tamaina, atzerapen-eredua eta zigilatzeko egitura pertsonaliza ditzakete zure benetako garraiatzailearen kargaren, gunearen hezetasunaren eta materialaren garraio-baldintzen arabera.
